スラット 25・15 出窓
スラット25・15浴室出窓

全体図
参考画像

スラット25・15出窓

部品名

  • ① ヘッドキャップ
  • ② スラットクリップ
  • ③ ブラケット
  • ④ チルター
  • ⑤ ヘッドボックス
  • ⑥ シャフト
  • ⑦ コードストッパー
  • ⑧ レールジョイント
  • ⑨ ソデブラケット
  • ⑩ ロッド棒(回転操作棒)
  • ⑪ ボトムキャップ
  • ⑫ ボトムレール 25/15mm
  • ⑬ ラダーコード
  • ⑭ スラット(はね)
  • ⑮ コード止め
  • ⑯ 昇降コード
  • ⑰ ボトムカバー
  • ⑱ セーフティージョイント

スラット25・15浴室出窓

部品名

  • ① ヘッドキャップ
  • ② スラットクリップ
  • ③ ブラケット
  • ④ チルター
  • ⑤ ヘッドボックス
  • ⑥ シャフト
  • ⑦ コードストッパー
  • ⑧ レールジョイント
  • ⑨ ソデブラケット
  • ⑩ ロッド棒(回転操作棒)
  • ⑪ ボトムキャップ
  • ⑫ ボトムレール
  • ⑬ ラダーコード
  • ⑭ スラット(はね)
  • ⑮ コード止め
  • ⑯ 昇降コード
  • ⑰ ボトムカバー
  • ⑱ セーフティージョイント

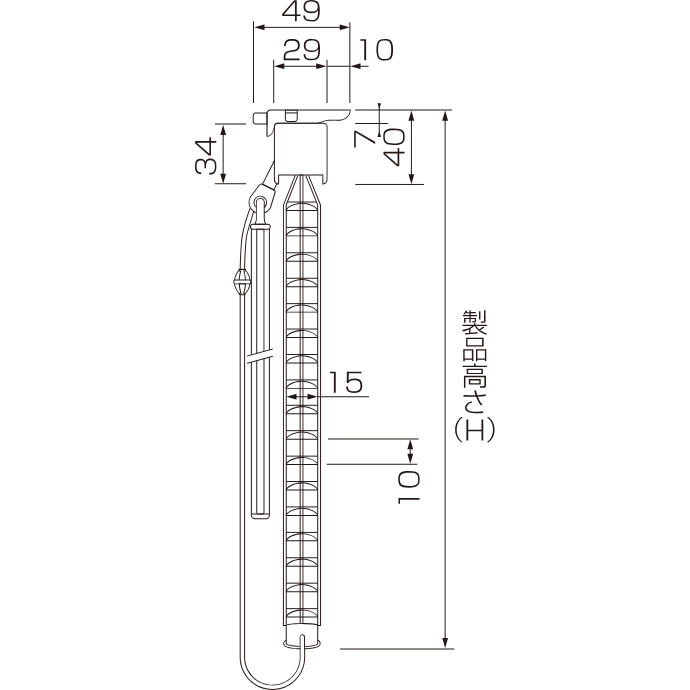

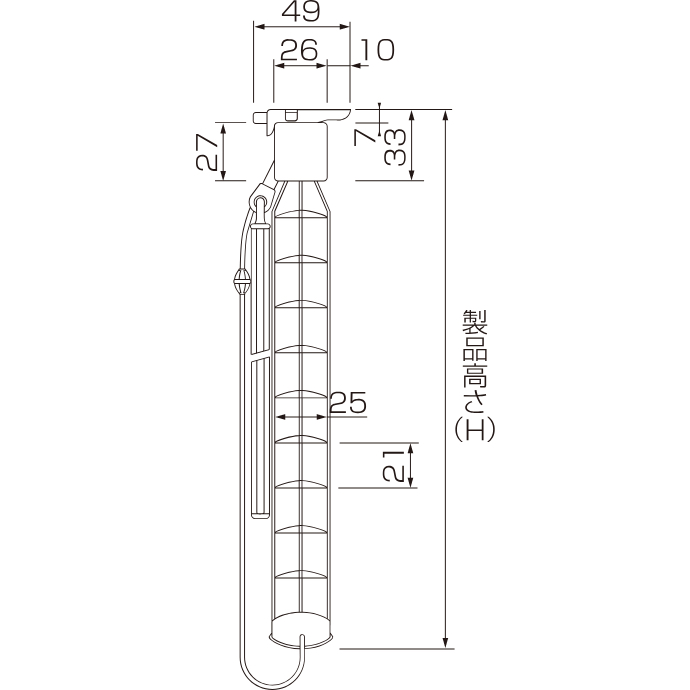

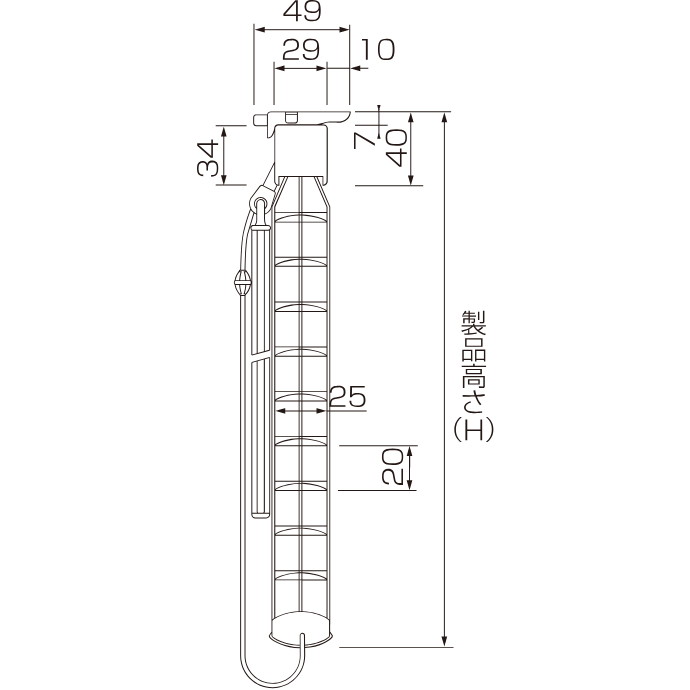

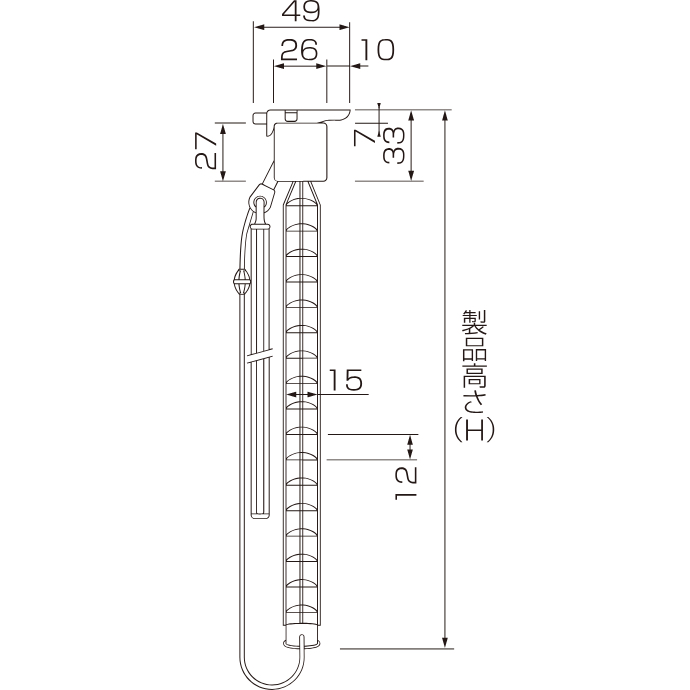

側面図

スラット25出窓

参考画像

スラット15出窓

参考画像

スラット25浴室出窓

参考画像

スラット15浴室出窓

参考画像
製作可能寸法
W1、W3の
最小寸法
W2の最小寸法
2連の場合 3連の場合
スラット25出窓 150mm 280mm 300mm
スラット15出窓
スラット25浴室出窓
スラット15浴室出窓
W=W1+W2+W3の最大寸法 高さ(H)の最大寸法 最大面積
スラット25出窓 3,000mm 3,000mm 7㎡
スラット15出窓 2,500mm 2,500mm 5㎡
スラット25浴室出窓 3,000mm 3,000mm 7㎡
スラット15浴室出窓 2,500mm 2,500mm 5㎡
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ

カタログで詳しく見る
