ベネアル 25・15

全体図
参考画像

部品名

  • ① ヘッドキャップ
  • ② ブラケット
  • ③ チルター
  • ④ シャフト
  • ⑤ ヘッドボックス
  • ⑥ スラットクリップ
  • ⑦ ギアボックス
  • ⑧ ギアスペーサー
  • ⑨ コードフック
  • ⑩ ワンポール(操作棒)
  • ⑪ ボトムキャップ
  • ⑫ ラダーコード
  • ⑬ ボトムレール25mm/15mm
  • ⑭ スラット(はね)
  • ⑮ 昇降コード
  • ⑯ ボトムカバー
  • ⑰ コードタッセル
  • ⑱ メンテナンスシール
側面図

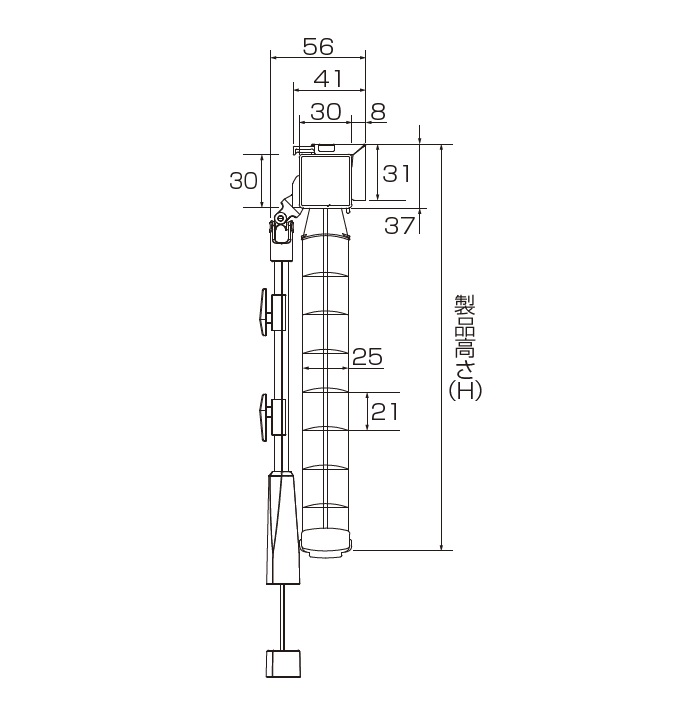

ベネアル25

参考画像

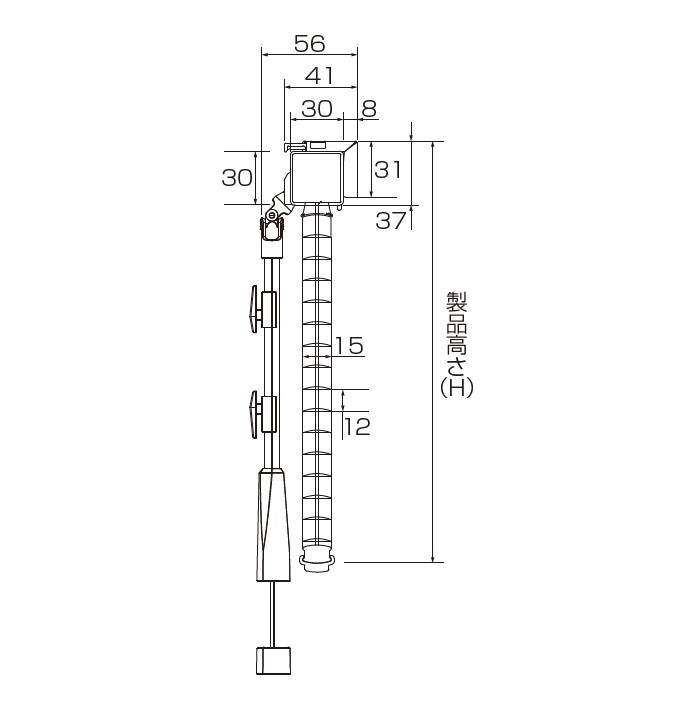

ベネアル15

参考画像
製作可能寸法
製品幅(W) 製品高さ(H) 最大面積
ベネアル25 280~3,000mm 110~5,000mm 7㎡
ベネアル15 280~2,500mm 110~2,500mm 5㎡
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ
