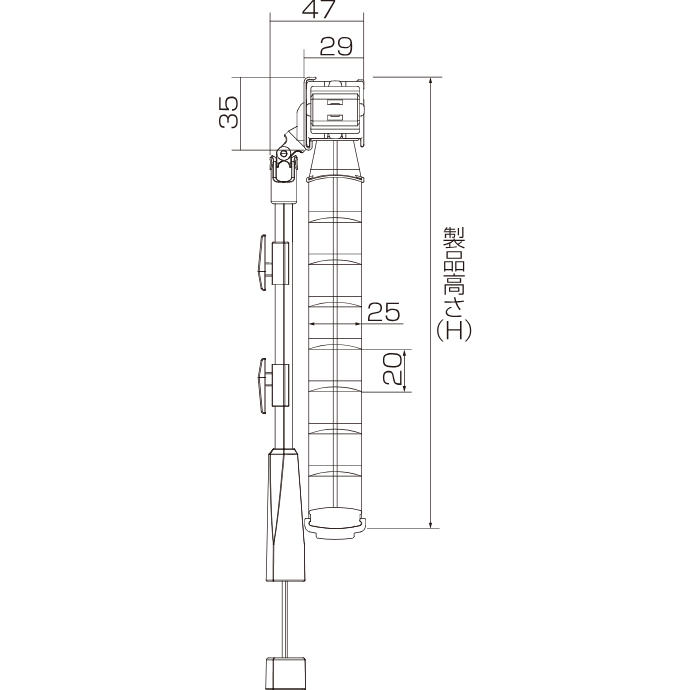

ベネアル 25・15 浴窓
テンションタイプ

• ※製品幅475mm以下の場合、操作側はダイヤルのないブラケットとなります。
• 　操作側（マルチポール側）にはテンションブラケットはつきません。
• ※製品幅はスラット（はね）の幅と同じです。
• ※取付可能寸法は製品幅（スラット幅）+最大20mmとなります。

部品名

• ① 突き当てプレート
• ② テンションブラケット
• ③ ブラケットカバー
• ④ チルター
• ⑤ シャフト
• ⑥ ヘッドボックス
• ⑦ スラットクリップ
• ⑧ ギアボックス
• ⑨ ギアスペーサー
• ⑩ コードフック
• ⑪ ワンポール（操作棒）
• ⑫ グリップ
• ⑬ コードタッセル
• ⑭ ボトムカバー
• ⑮ 昇降コード
• ⑯ スラット（はね）
• ⑰ ボトムレール
• ⑱ ラダーコード
• ⑲ ボトムキャップ
• ⑳ メンテナンスシール

• ※幅は5mm単位、高さは10mm単位でオーダーできます。
• ※製品幅475mm以下の場合は片側のみテンションブラケットになります。
