マイテックアウター
クラッチ式

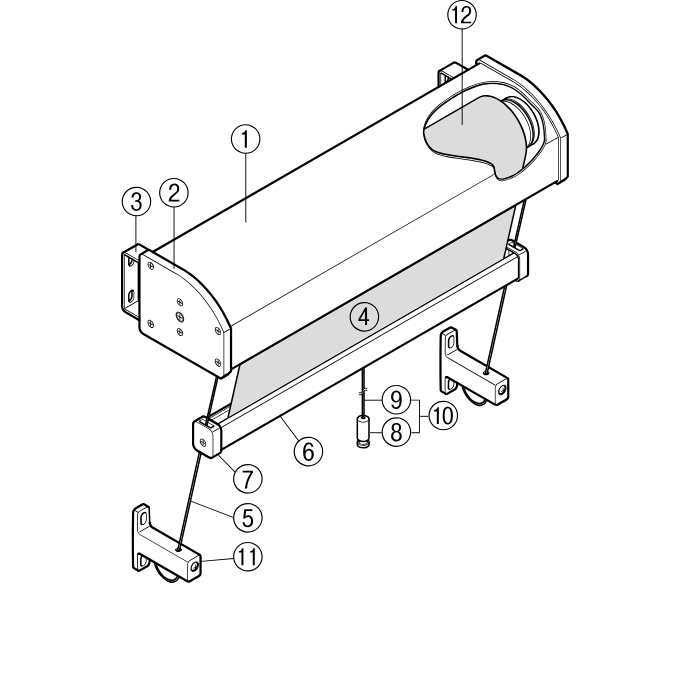

構造
参考画像

部品名

  • ①ヘッドボックス
  • ②ヘッドボックスキャップ
  • ③ヘッドボックスブラケット
  • ④スクリーン
  • ➄ガイドワイヤー
  • ⑥ウエイトバー
  • ➆ウエイトバーキャップ
  • ⑧プルボール
  • ⑨プルコード(黒)
  • ⑩プルボールセット
  • ⑪ガイドワイヤー止め金具
  • ⑫ローラーパイプ
  • ※⑩プルボールセットの長さは1,550mmです。

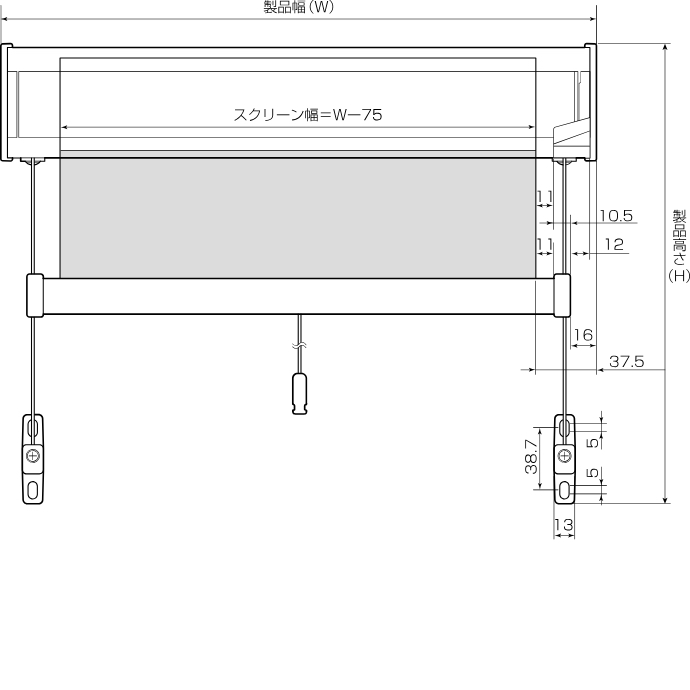

全体図
参考画像
側面図

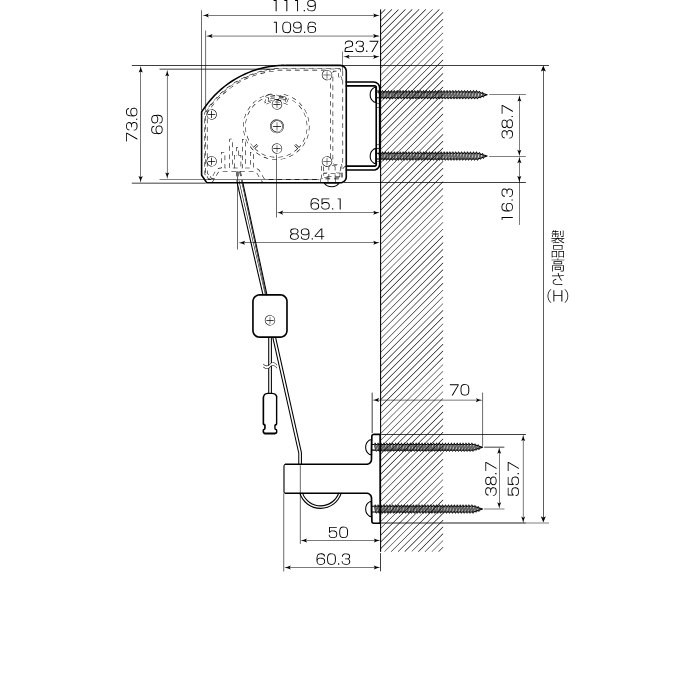

標準ブラケット

参考画像

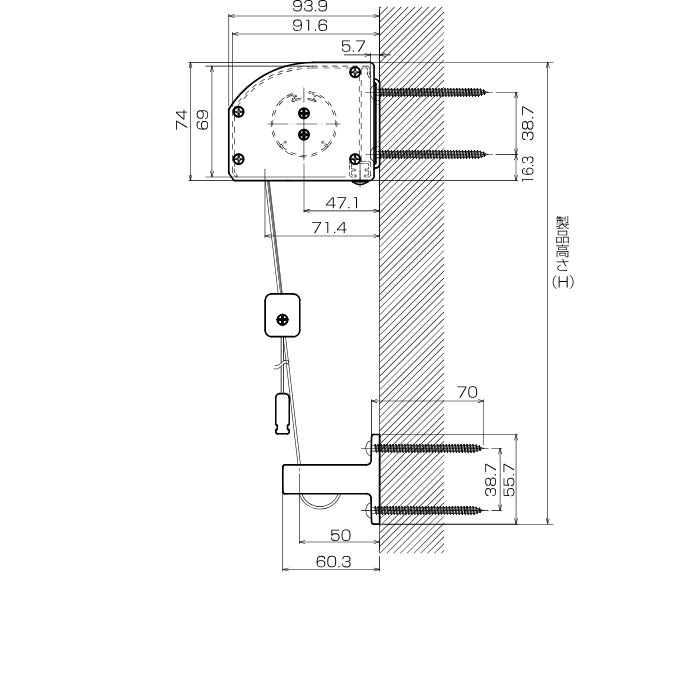

スリムブラケット

参考画像

持出し金具 S

参考画像

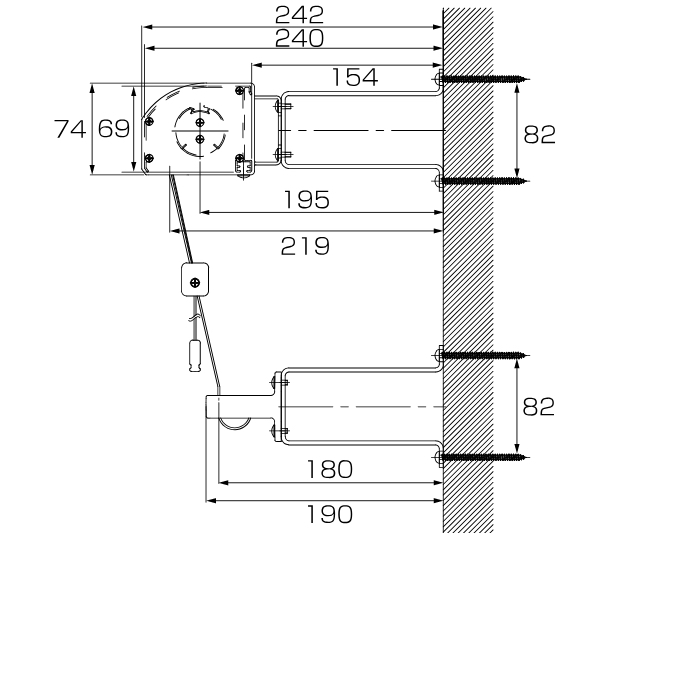

持出し金具 L

参考画像

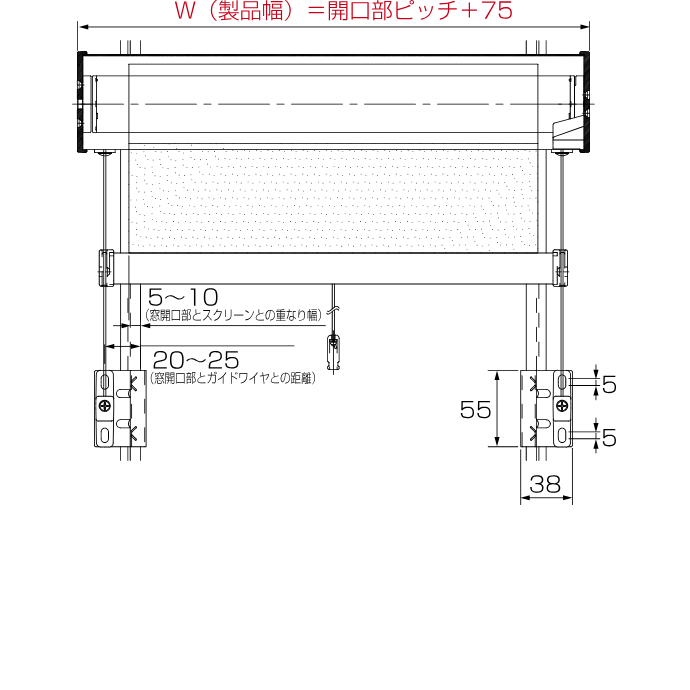

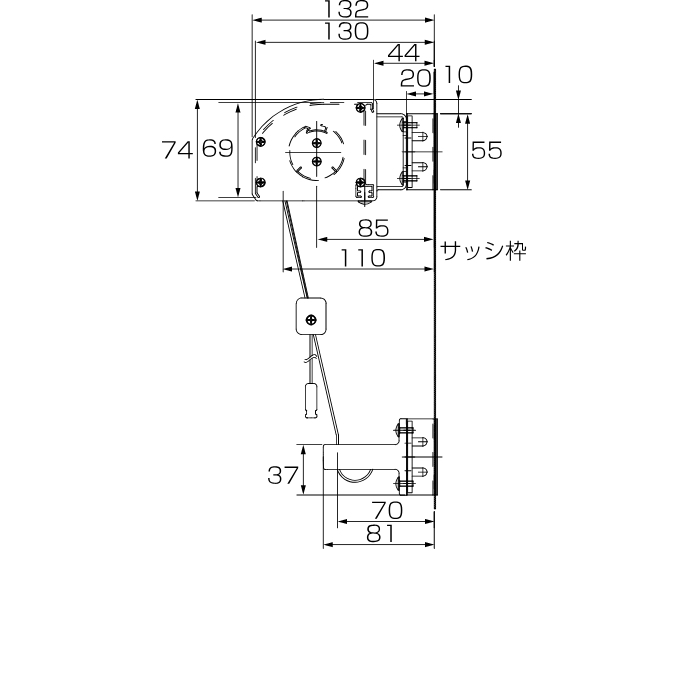

サッシ枠固定金具

参考画像
参考画像
  • ※クラッチ式(ガイドワイヤー式)の場合、ガイドワイヤーを垂直に設置しないと、スクリーンの昇降に不具合を生じますので製品幅は、サッシ開口寸法(サッシ枠固定金具取付位置)+75mmのサイズでご指定ください。
製作可能寸法
タート 製品幅(W) 600 〜 2,000mm
製品高さ(H) 600 〜 2,500mm
カイト 製品幅(W) 600 〜 2,850mm
製品高さ(H) 600 〜 3,000mm
- 幅・高さ比 1:3 が限度
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。
  • ※ プルボールセットの長さは、1,550mmとなります。

機種の仕様などの詳細はWEBカタログへ
