マイテックアウター
ノンクラッチ式

構造
参考画像

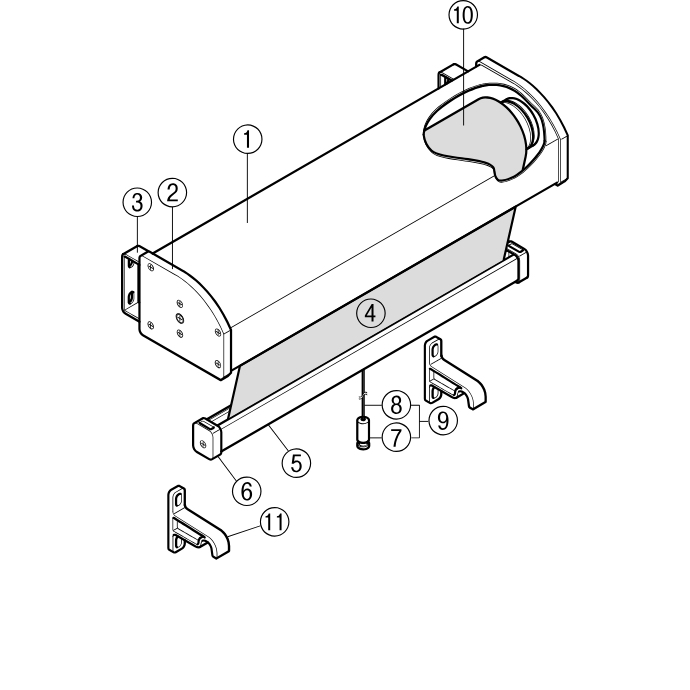

部品名

  • ①ヘッドボックス
  • ②ヘッドボックスキャップ
  • ③ヘッドボックスブラケット
  • ④ウエイトバー
  • ➄ウエイトバーキャップ
  • ⑥プルボール
  • ➆プルコード(黒)
  • ⑧プルボールセット
  • ⑨ガイドワイヤー止め金具
  • ⑩ローラーパイプ
  • ⑪ボトム固定フック
  • ※⑨プルボールセットの長さは1,550mmです。

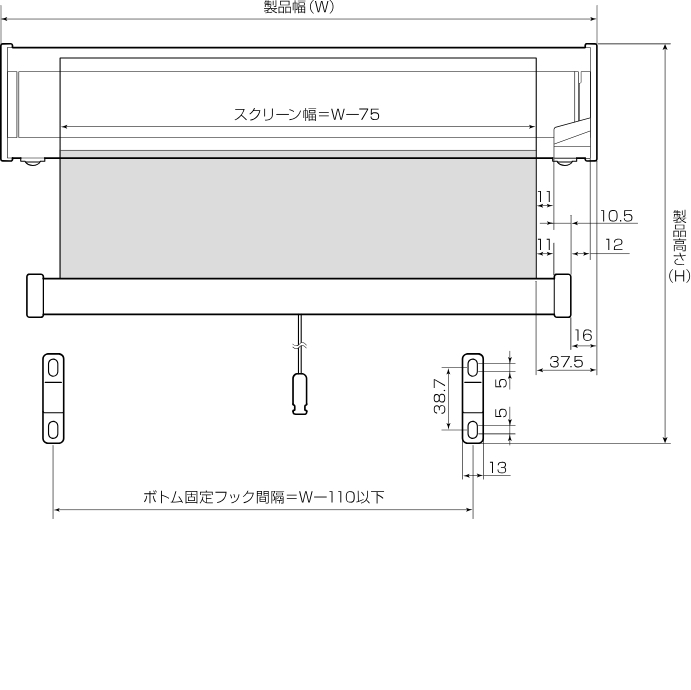

全体図
参考画像

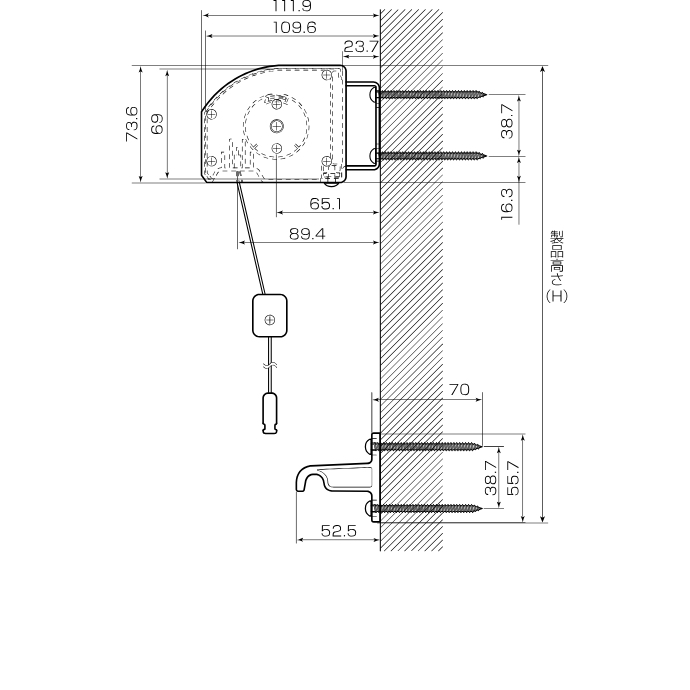

側面図

標準ブラケット

参考画像

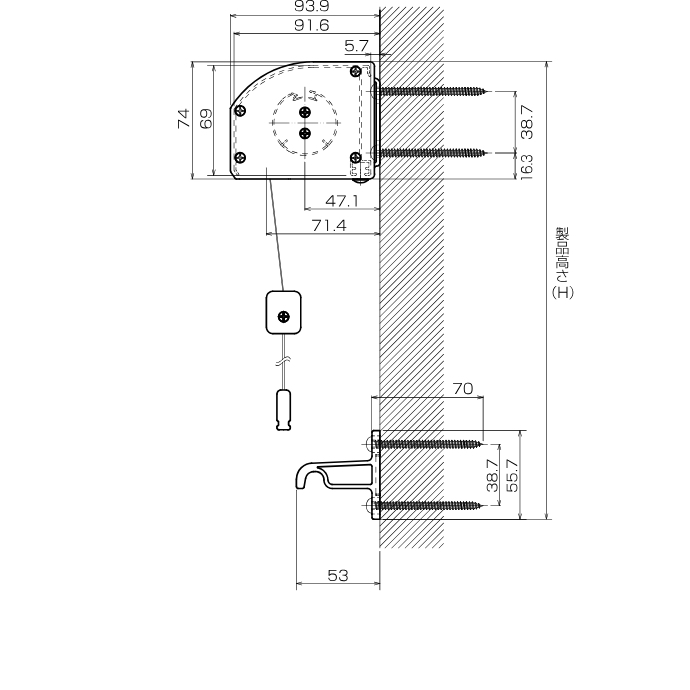

スリムブラケット

参考画像

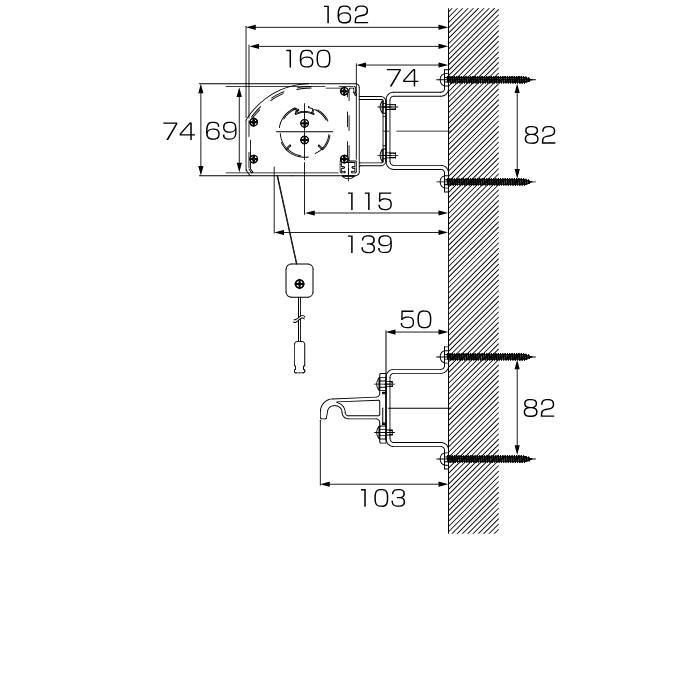

持出し金具 S

参考画像

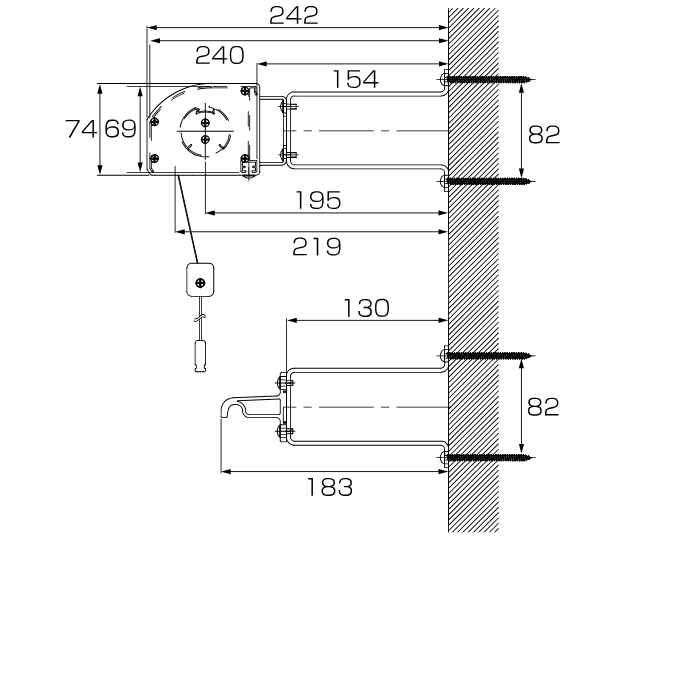

持出し金具 L

参考画像

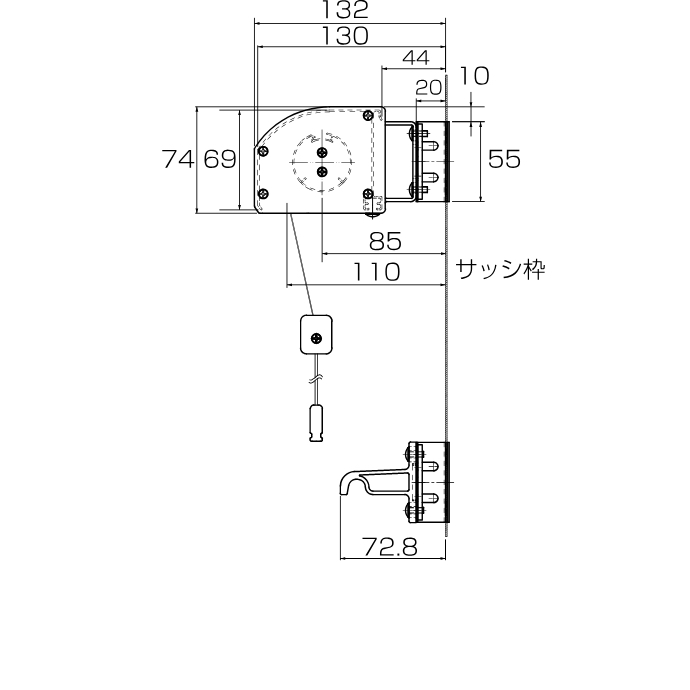

サッシ枠固定金具

参考画像
参考画像

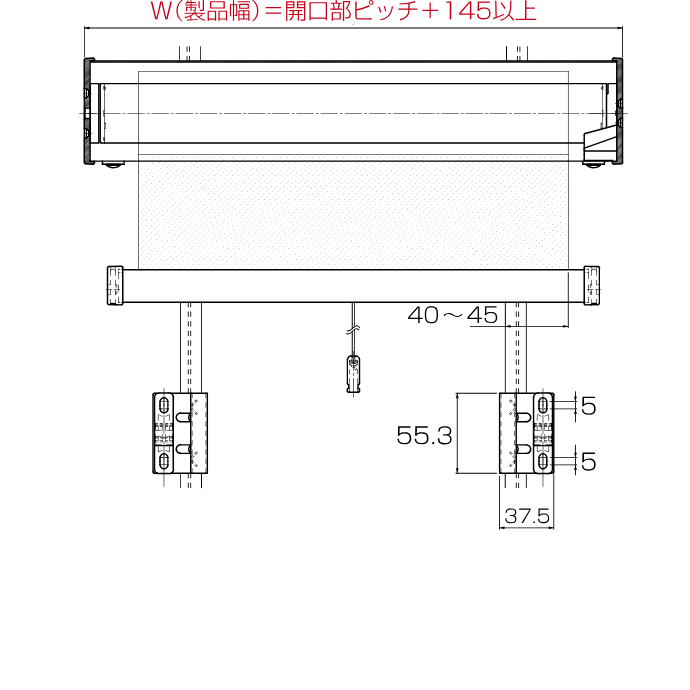

※ノンクラッチ式の場合は、外壁の状況に応じて、製品幅を任意でご指定いただけます。但し、サッシ開口方法(サッシ枠固定金具取付位置)+145㎜以上必要です。

製作可能寸法
タート 製品幅(W) 600 〜 2,000mm
製品高さ(H) 600 〜 2,500mm
カイト 製品幅(W) 600 〜 2,850mm
製品高さ(H) 600 〜 3,000mm
- 幅・高さ比 1:3 が限度
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。
  • ※ プルボールセットの長さは、1,550mmとなります。

機種の仕様などの詳細はWEBカタログへ
