エコシア
コードツイン

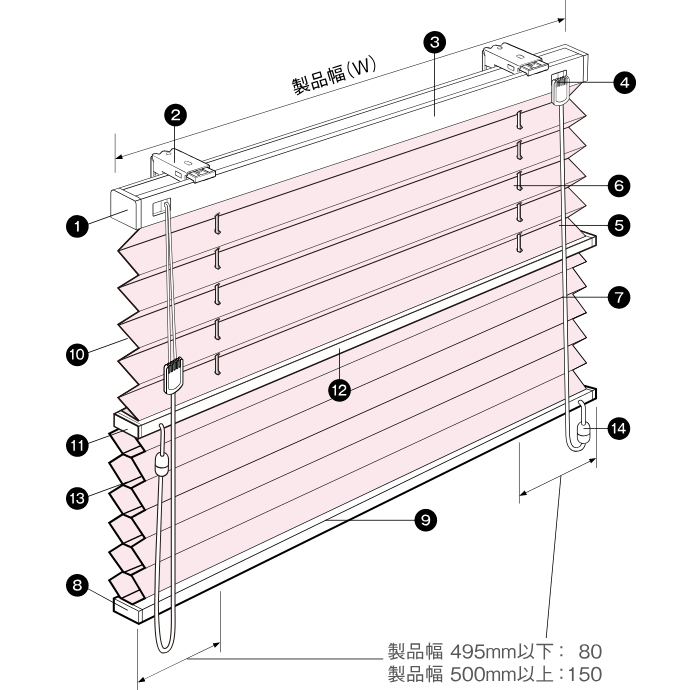

全体図
参考画像

上部スクリーンは薄地(シアー)、 下部スクリーンはハニカムとなります。

部品名

  • ① ヘッドレールキャップ
  • ②ブラケット
  • ③ヘッドレール
  • ④コード口
  • ➄コードジョイント
  • ⑥昇降コード
  • ➆操作コード
  • ⑧ボトムレールキャップ
  • ⑨ボトムレール
  • ⑩上部スクリーン
  • ⑪中間レールキャップ
  • ⑫中間レール
  • ⑬下部スクリーン
  • ⑭セーフティージョイント(大)

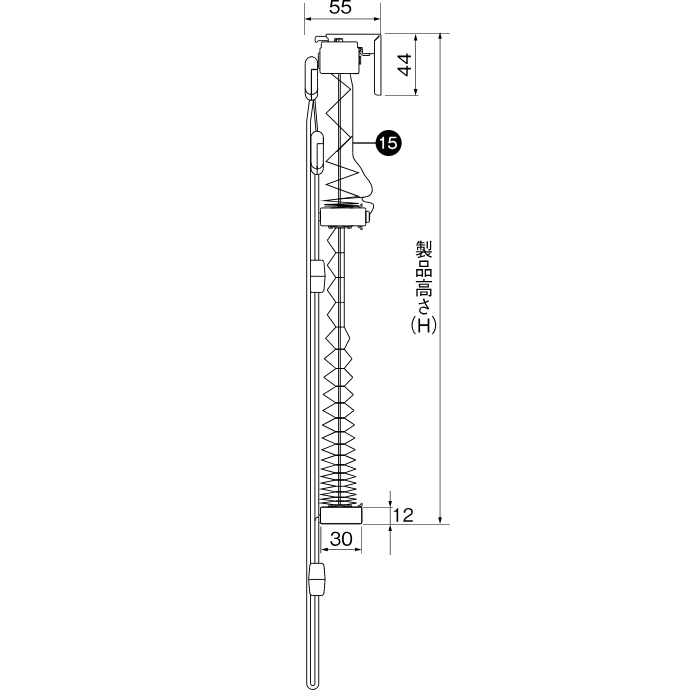

側面図
参考画像

部品名 ⑮ピッチキープコード

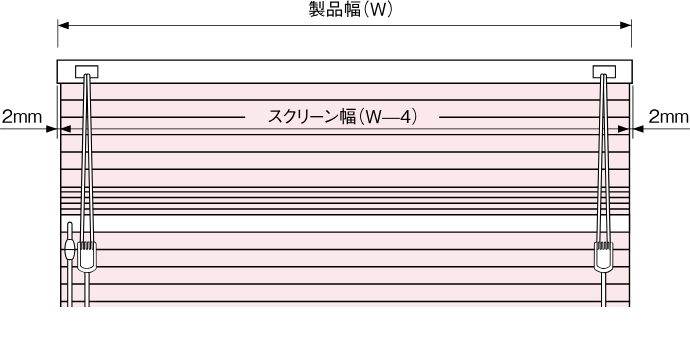

製品幅とスクリーン幅
  • 製品幅-4mm(両側2mm隙間)
参考画像
製作可能寸法
製品幅(W) 製品高さ(H)
240 〜 2,000mm 300 〜 3,000mm
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ
