しおり25 コード

全体図
参考画像

部品名

  • ①ヘッドレールキャップ
  • ②ブラケット
  • ③ヘッドレール
  • ④コード口
  • ➄コードジョイント
  • ⑥昇降コード
  • ➆操作コード
  • ⑧ボトムレールキャップ
  • ⑨ボトムレール
  • ⑩スクリーン
  • ⑪ピッチキープコード
  • ⑫セーフティージョイント(大)
側面図
参考画像

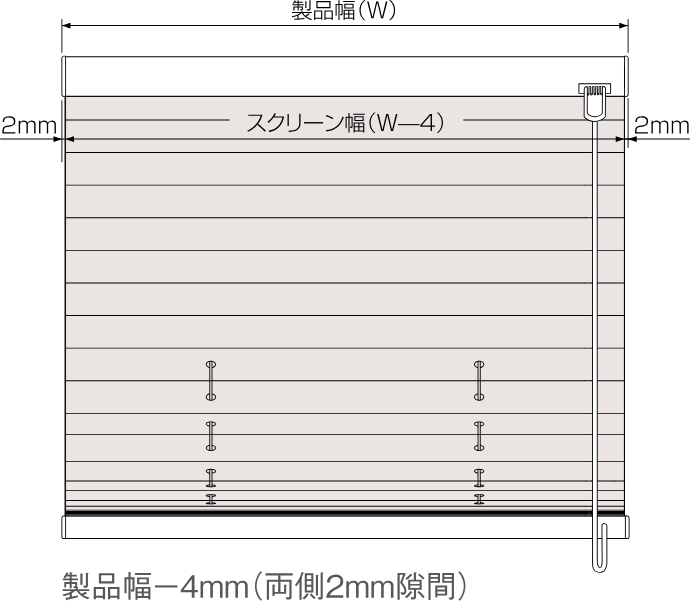

製品幅とスクリーン幅
参考画像
製作可能寸法
製品幅(W) 製品高さ(H)
240 〜 2,000mm 300 〜 3,000mm
  • ※スクリーンによって、製作可能寸法、幅に対する高さ制限が異なります。
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ

カタログで詳しく見る
