しおり25
ツインワンチェーン

全体図
参考画像
  • 標準仕様:上部スクリーンは薄地(シアー)、下部スクリーンは厚地となります。
  • 反転仕様:上部スクリーンが厚地、下部スクリーンは薄地(シアー)となります。

部品名

  • ①ヘッドレールキャップ
  • ②ブラケット
  • ③ヘッドレール
  • ④操作プーリー
  • ➄昇降コード
  • ⑥ボールチェーン
  • ➆ピッチキープコード
  • ⑧上部スクリーン
  • ⑨中間レールキャップ
  • ⑩下部スクリーン
  • ⑪ボトムレールキャップ
  • ⑫中間レール
  • ⑬ボトムレール
  • ⑭コードクリップ

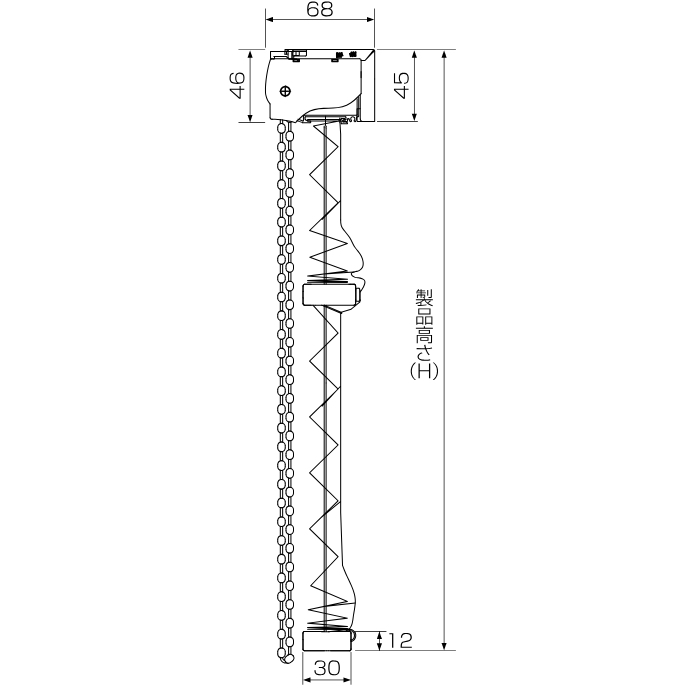

側面図
参考画像

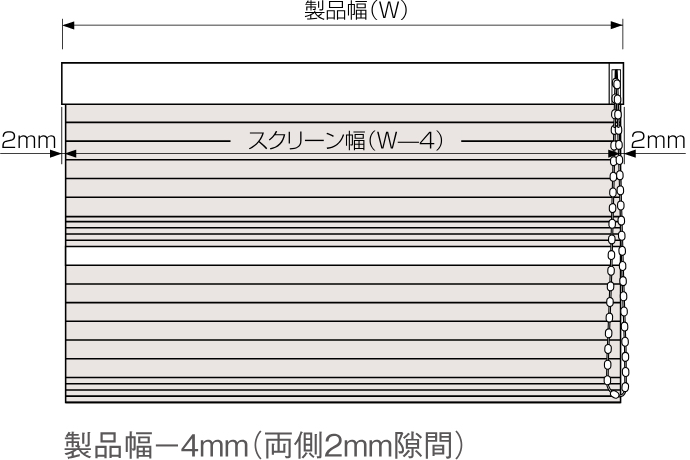

製品幅とスクリーン幅
参考画像
製作可能寸法
製品幅(W) 製品高さ(H)
390 〜 2,900mm 300 〜 3,000mm
  • ※スクリーンによって、製作可能寸法、幅に対する高さ制限が異なります。
  • ※幅は5mm単位、高さは10mm単位でオーダーできます。
