フォルテループ

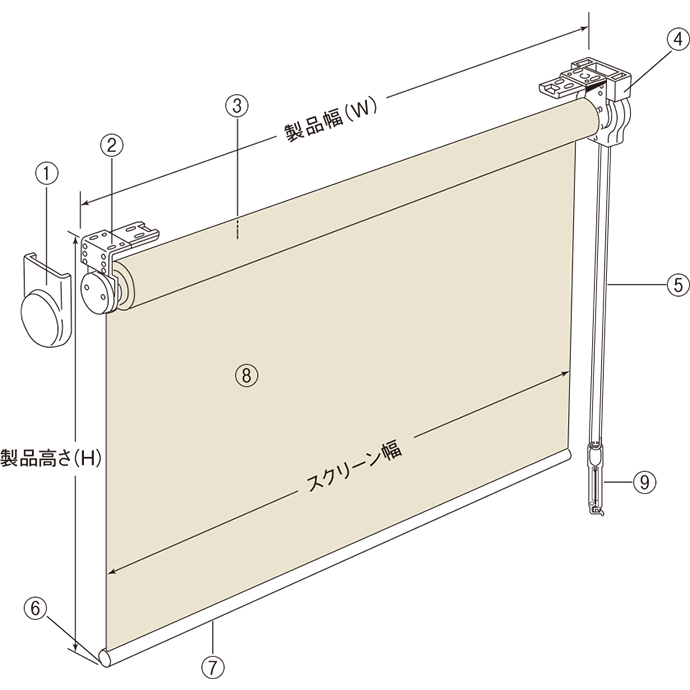

全体図
参考画像

部品名

  • ①ブラケットカバー
  • ②ブラケット
  • ③ローラーパイプ
  • ④コードブラケット
  • ⑤操作コード
  • ⑥ウエイトバーキャップ
  • ⑦ウエイトバー
  • ⑧スクリーン
  • ⑨コードクリップ
  • ※プロシャイン、コンプレ、カイト、エクセル(TR-3248を除く)シリーズのメカカラーは、ホワイトになります。
  • ※TR-3248のメカカラーはブラックになります。
ウエイトバー標準仕様
側面図

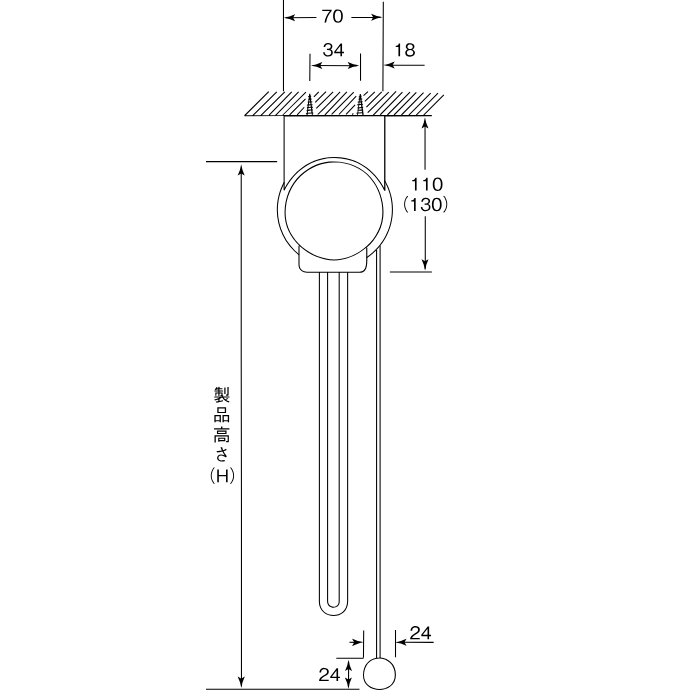

天井付けの場合

参考画像

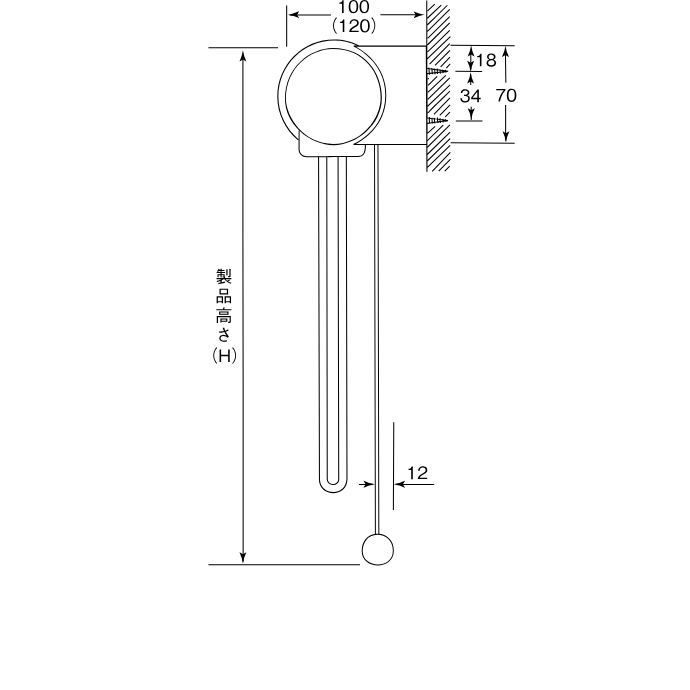

正面付けの場合

参考画像
  • ※製品高さ(H)はローラーパイプ上端からウエイトバー下部までの寸法です。
  • ※( )内はブラケット85の寸法です
  • ※ブラケットのサイズは「ブラケット65」と「ブラケット85」の2種類があり、
  • スクリーンの厚みや製品高さ(H)によってどちらかを使用します。

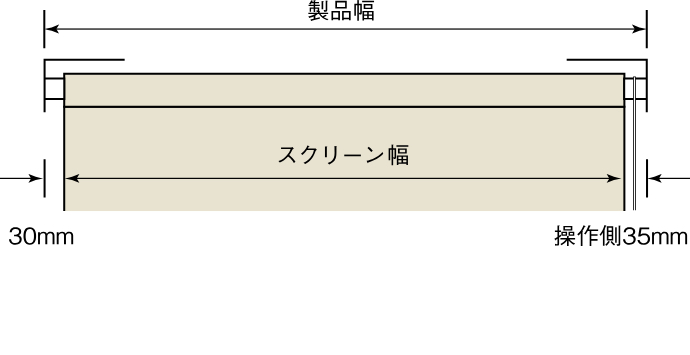

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
800~3,000mm 500~5,000mm 1:5が限度
  • ※スクリーンによって製作可能寸法が異なります。
  • ※サイズは幅5mm((竹)すだれは10mm単位)、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
