ラクーシュデコラ

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③ヘッドボックス
  • ④ボトムレール
  • ⑤ボトムレールキャップ
  • ⑥スクリーン
  • ⑦下限コネクタ※
  • ⑧チェーンジョイント
  • ⑨ボールチェーン
  • ⑩コードクリップ
  • ※下限コネクタは逆巻きを防止するための部品です。
側面図

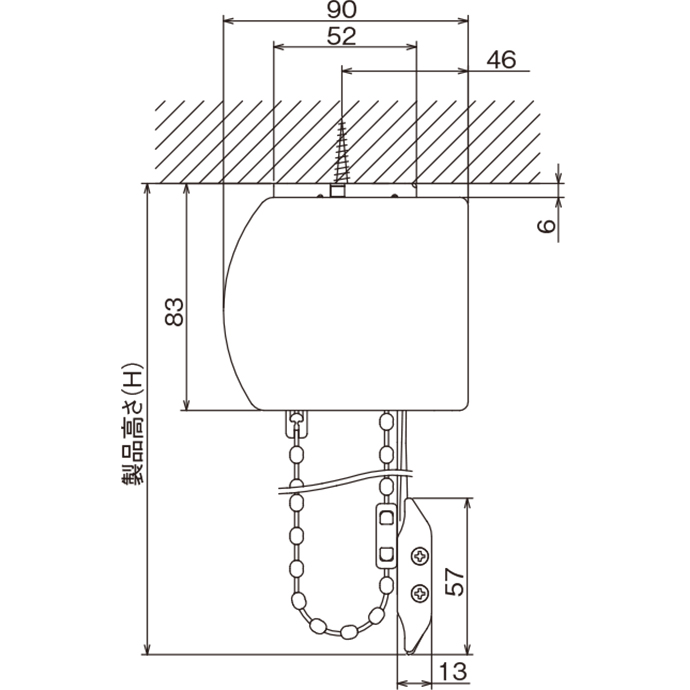

天井付けの場合

参考画像

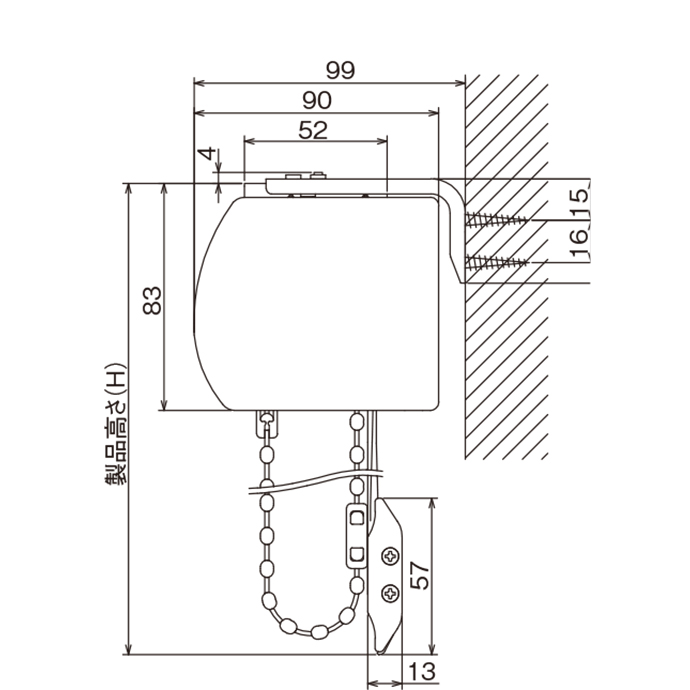

正面付けの場合

参考画像
  • ※製品高さ(H)はブラケット上端からボトムレール下部までの寸法です。
  • ※製品高さはスクリーンが全閉状態で設定しています。

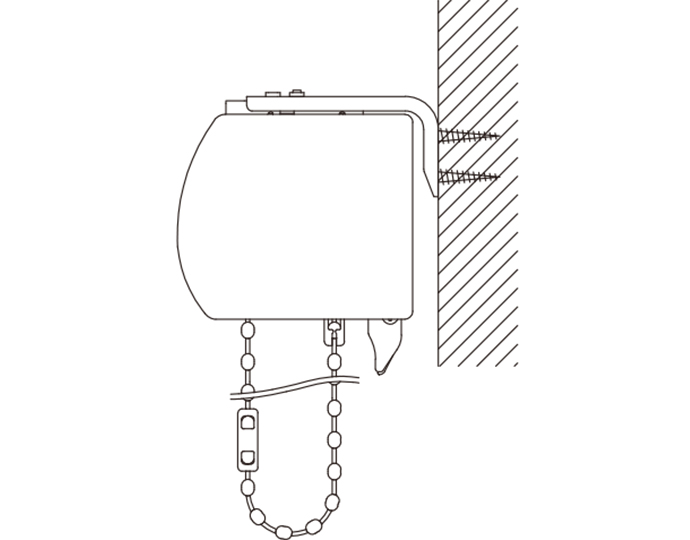

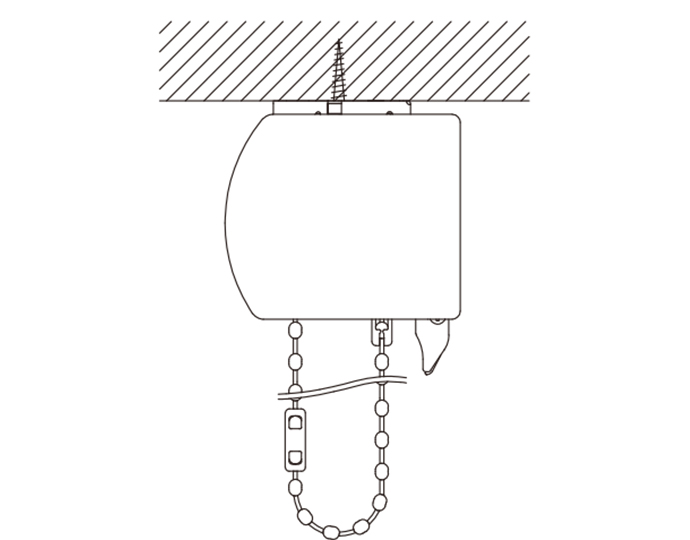

〈スクリーンを巻き上げた状態〉

参考画像

※スクリーンを巻き上げた状態では、
ボトムレールは製品後方に収納されます。

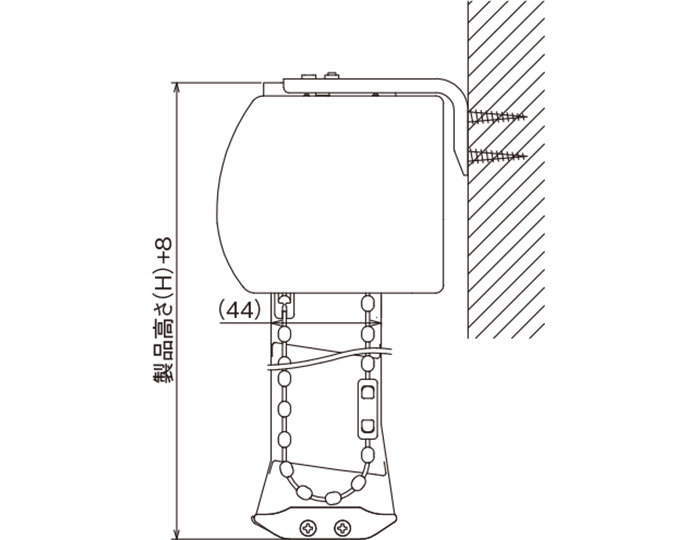

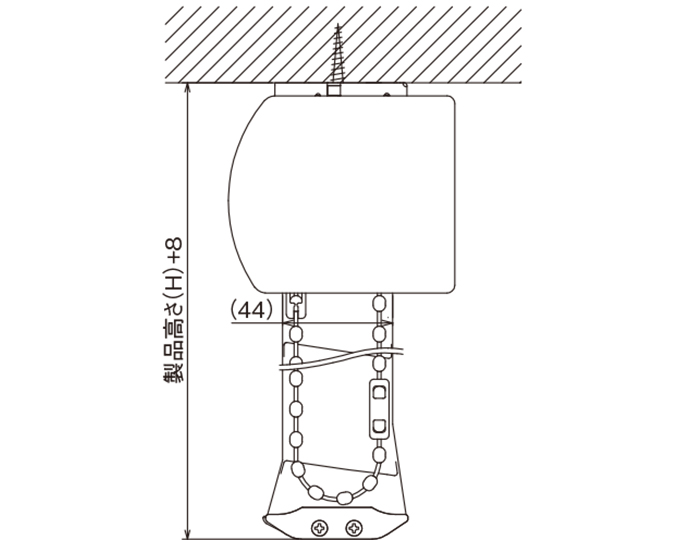

〈調光状態のスクリーン寸法目安〉

参考画像

※調光時は製品高さ+8mmとなります。

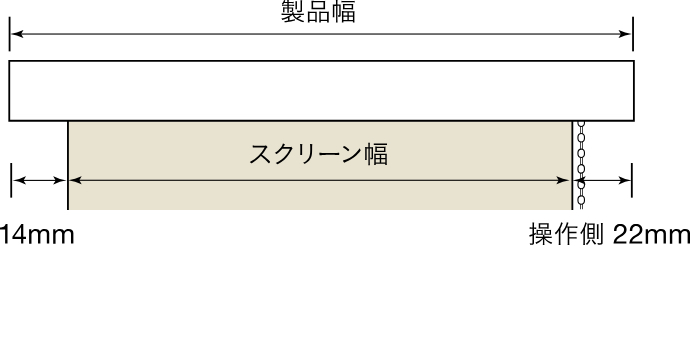

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
300~2,000mm 300~2,400mm 1:5が限度
  • ※サイズは幅5mm単位、高さ10mm単位です。
  • ※製品高さはスクリーンが全閉状態で設定しています。
  • ※全開時は製品高さより8mm下がります
  • (但し、調光途中は製品高さよりボトムレールが最大約15mm下がります。
  • 場合によっては窓枠や床と干渉することがありますが、調光動作には支障はありません)
