マイテック AT

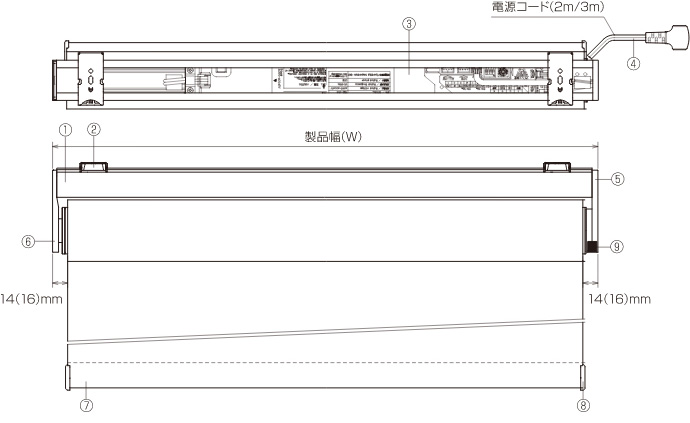

全体図
参考画像
  • ※( )内は製品幅(W):高さ(H)が1:3以上の場合の寸法です。

部品名

  • ①セットバー
  • ②ブラケット
  • ③コントローラ
  • ④電源コード(2m/3m)※
  • ⑤サイドホルダー(受光部付)※
  • ⑥サイドホルダー
  • ⑦ウエイトバー
  • ⑧ウエイトバーキャップ
  • ※受光部は右側のみの対応となります。
  • ※電源コードの長さは2mと3mからお選びいただけます。
  • ※部品カラーはホワイトです。
側面図

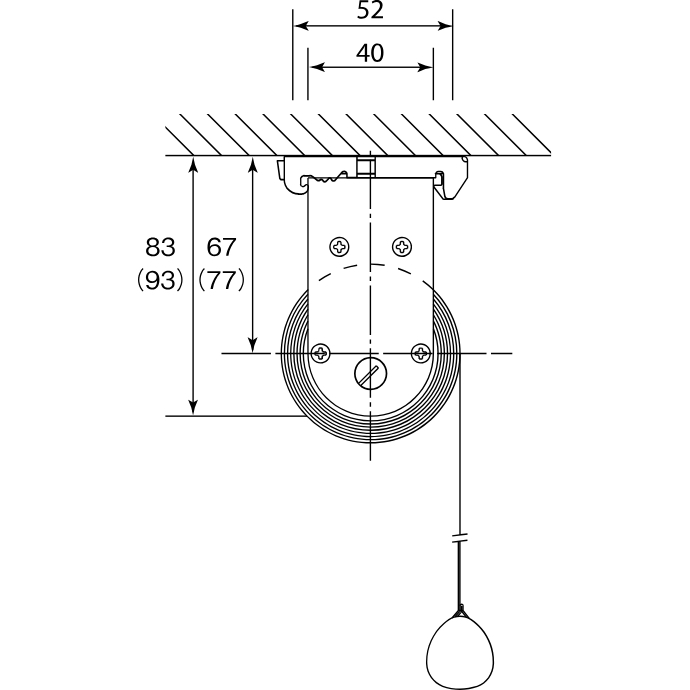

天井付けの場合

参考画像

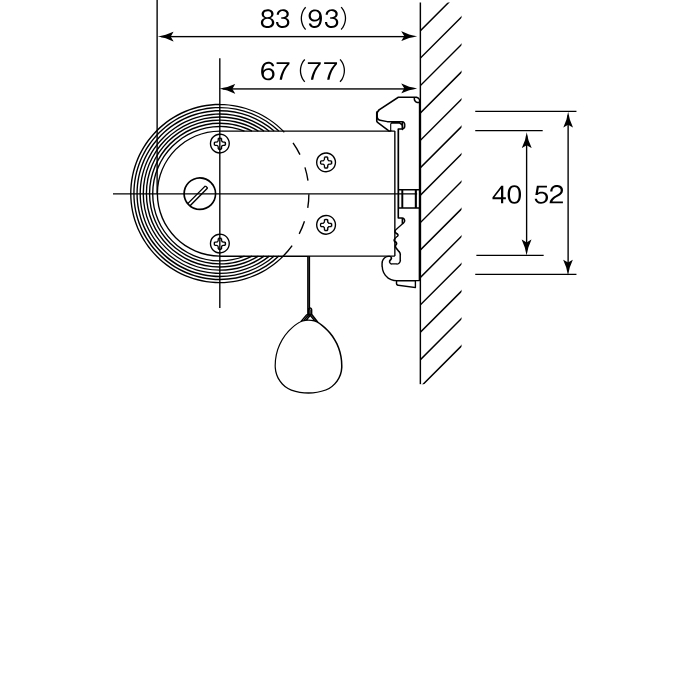

正面付けの場合

参考画像
製作可能寸法
製品高さ 幅・高さ比
600~2,400mm 500~3,000mm 1:8が限度
  • ※スクリーンによって製作可能寸法が異なります。
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ

カタログで詳しく見る
