マイテックダブル
ワンチェーン

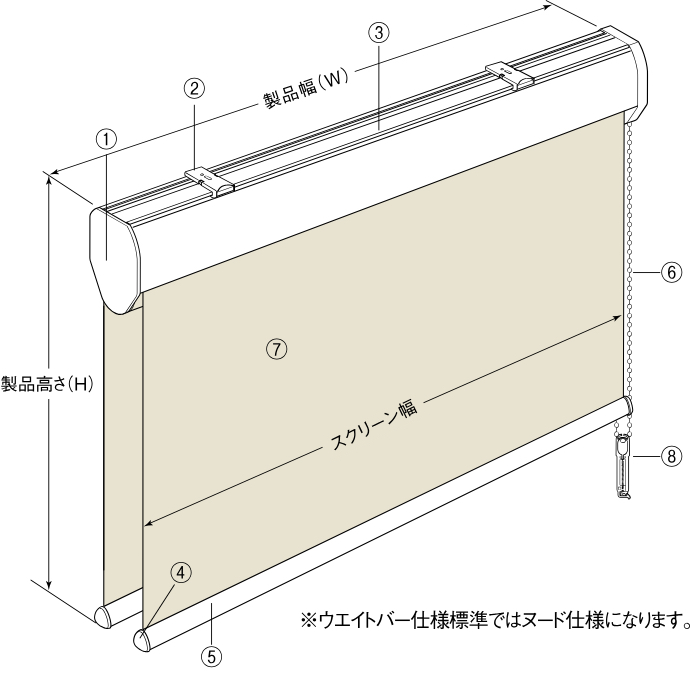

全体図

〈標準仕様(カバーなし)〉

参考画像

〈カバー仕様〉

参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③セットバー
  • ④ウエイトバーキャップ
  • ⑤ウエイトバー
  • ⑥ボールチェーン
  • ⑦スクリーン
  • ⑧コードクリップ
側面図

〈標準仕様(カバーなし)〉

天井付けの場合

参考画像

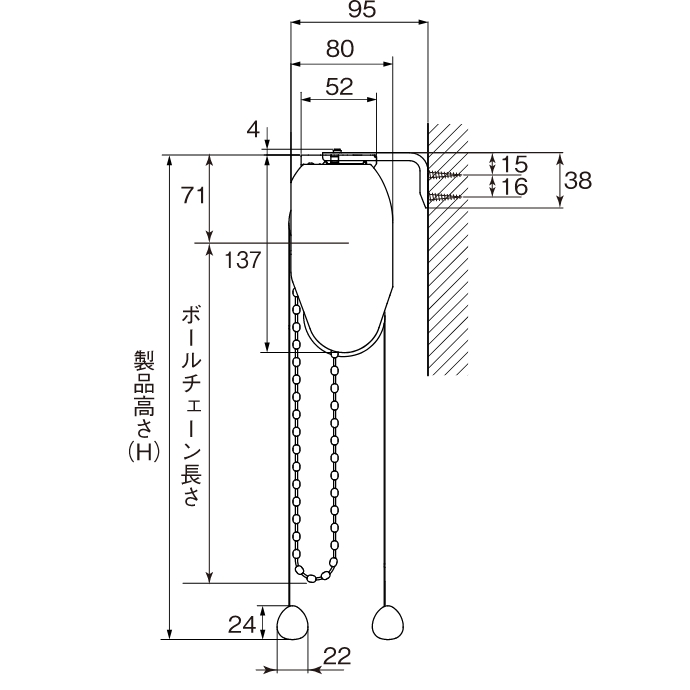

正面付けの場合

参考画像

〈カバー仕様〉

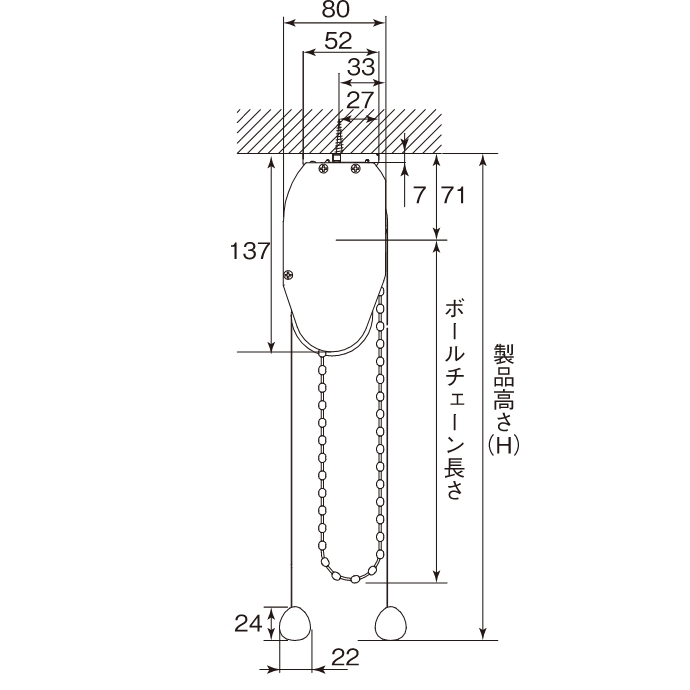

天井付けの場合

参考画像

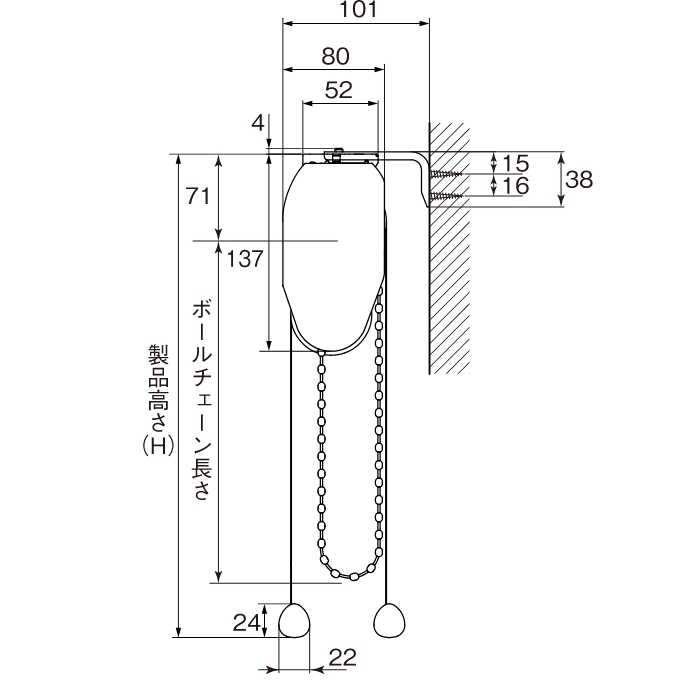

正面付けの場合

参考画像
  • ※製品高さ(H)はブラケット上端からウエイトバー下部までの寸法です。
  • ※正面付けの場合、L字金具の厚み(約2mm)は製品高さに含みません。
製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
400~2,000mm 200~2,800mm 1:3が限度
  • ※スクリーンによって製作可能寸法が異なります。
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
