マイテックループデコラ

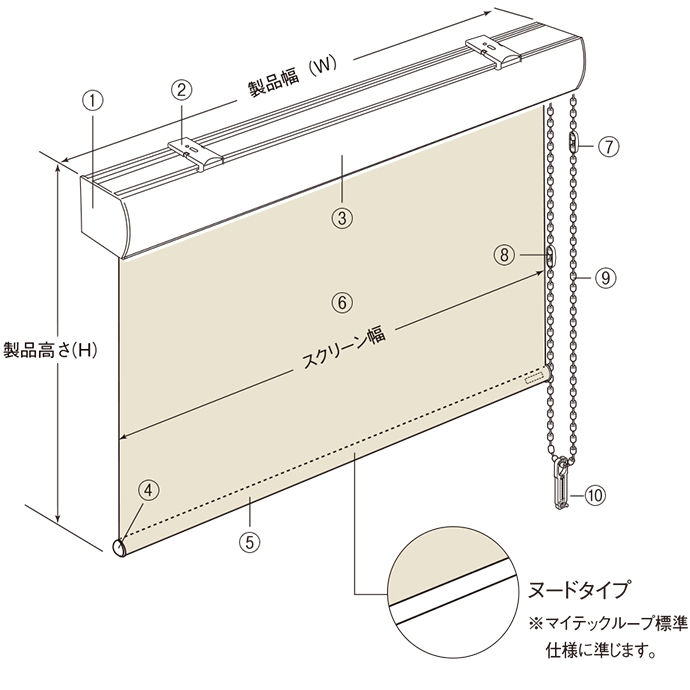

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③ヘッドボックス
  • ④ウエイトバーキャップ
  • ⑤ウエイトバー
  • ⑥スクリーン
  • ⑦下限コネクタ ※
  • ⑧チェーンジョイント
  • ⑨ボールチェーン
  • ⑩コードクリップ
  • ※下限コネクタは逆巻きを防止するための部品です。
側面図

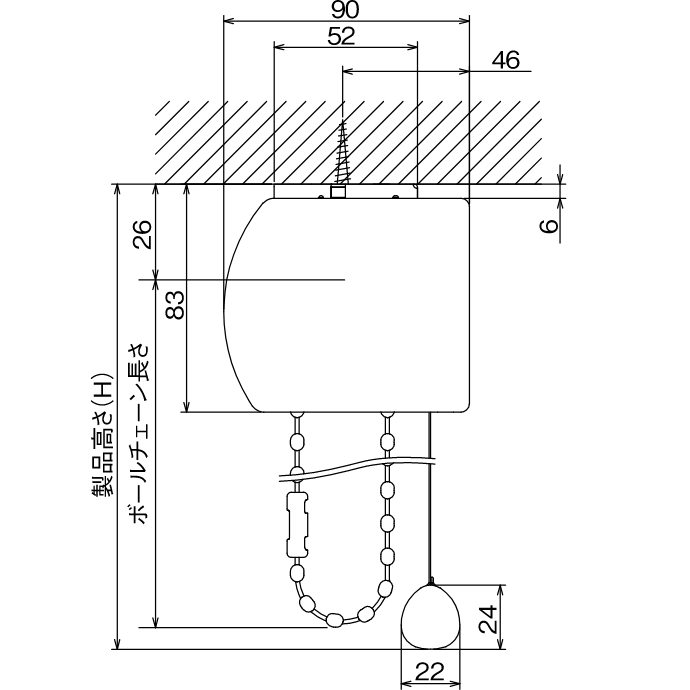

天井付けの場合

参考画像

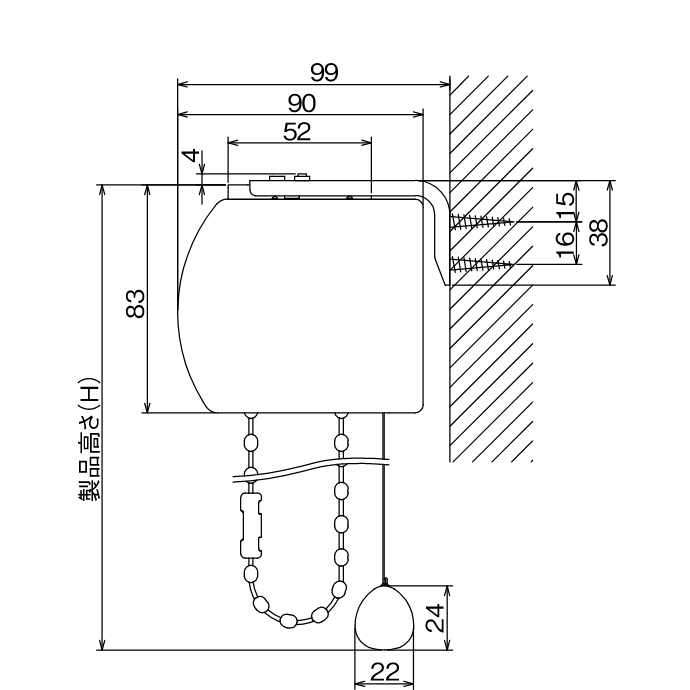

正面付けの場合

参考画像
  • ※製品高さ(H)はブラケット上端からウエイトバー下部までの寸法です。

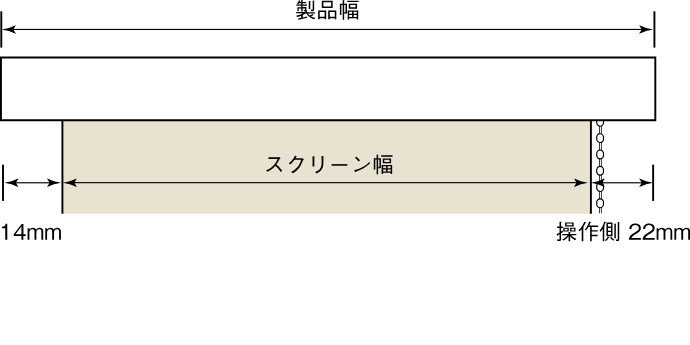

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
300~2,000mm 100~3,000mm 1:8が限度
  • ※スクリーンによって製作可能寸法が異なります。
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
