マイテックループ 遮光 N

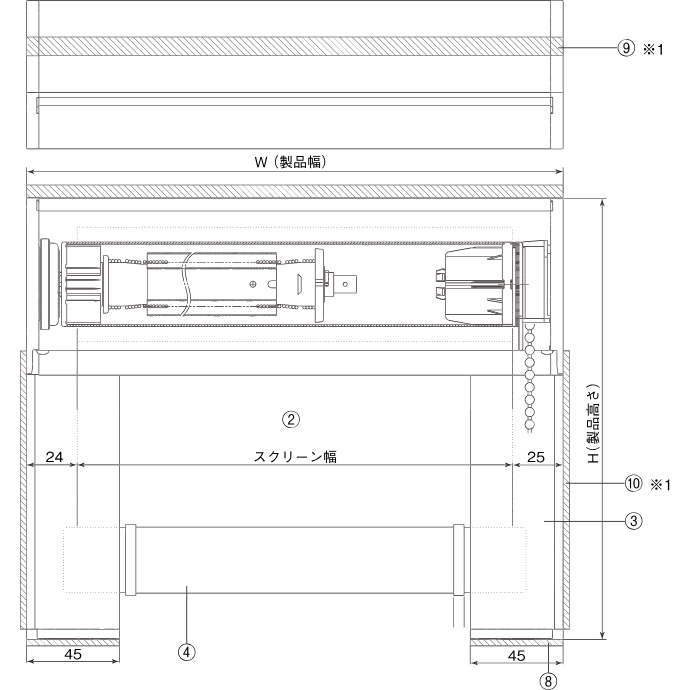

全体図
参考画像

部品名

  • ①トップボックスカバー
  • ②スクリーン
  • ③サイドフレーム
  • ④ウェイトバー
  • ⑤トップボックスベース
  • ⑥ボールチェーン
  • ⑦ボールチェーンコネクタ
  • ⑧サイドフレーム用(下部)クッション
  • ⑨トップボックス用クッション(内付け用)※1
  • ⑩サイドフレーム用クッション(内付け用)※1
  • ⑪サイドフレーム用クッション(正面付け用)※2
  • ※1は内付け用の場合に付属されます。
  • ※2は正面付け用の場合に付属されます。

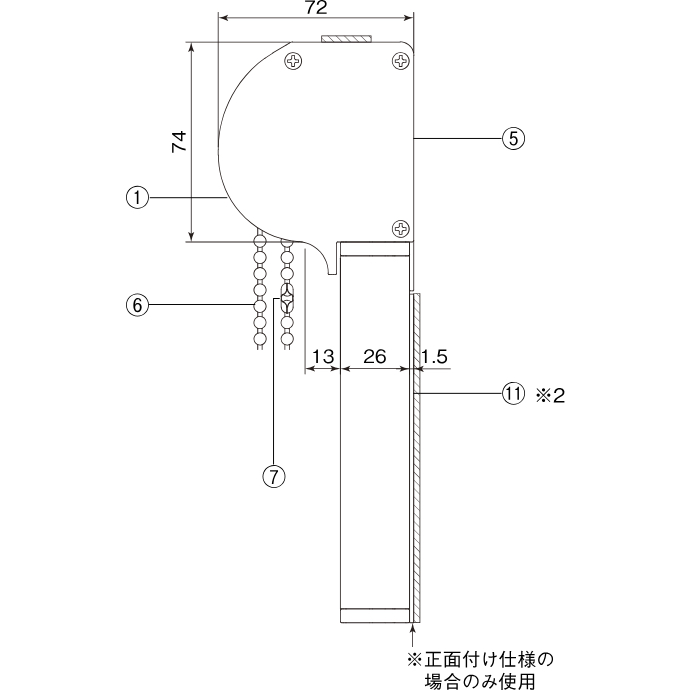

側面図
参考画像
製作可能寸法
製品高さ 幅・高さ比
500~2,000mm 500~2,500mm 1:3が限度
  • ※サイズは幅・高さとも1mm単位です。
  • ※スクリーンによって製作可能寸法が異なります。

機種の仕様などの詳細はWEBカタログへ
