ワンタッチループ

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③セットバー
  • ④ローラーパイプ
  • ⑤ウエイトバーキャップ
  • ⑥ウエイトバー
  • ⑦チェーンジョイント
  • ⑧ボールチェーン
  • ⑨スクリーン
  • ⑩下限コネクタ ※
  • ⑪コードクリップ
  • ※下限コネクタは逆巻きを防止するための部品です。
側面図

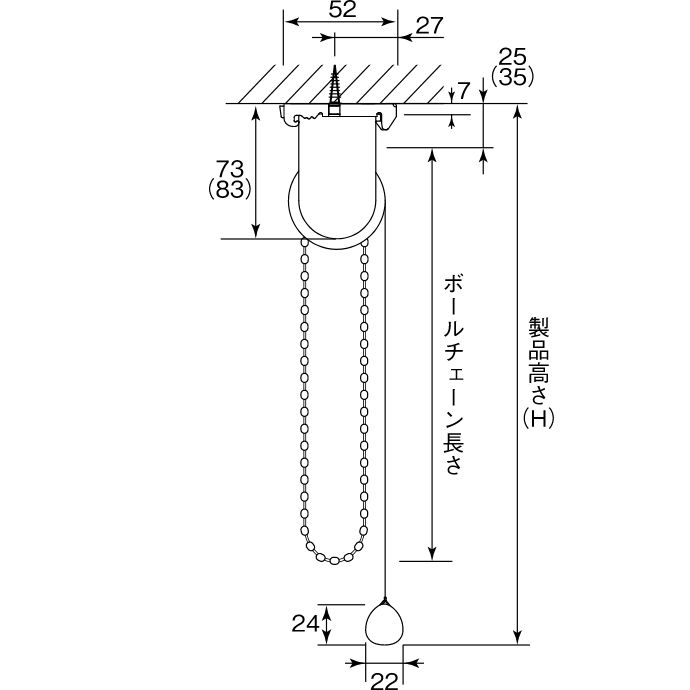

天井付けの場合

参考画像

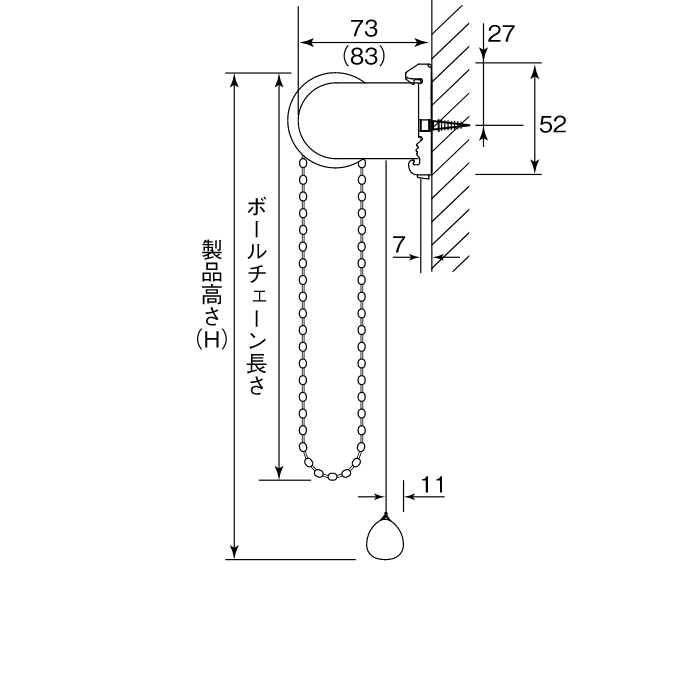

正面付けの場合

参考画像
  • ※製品高さ(H)はローラーパイプ上端からウエイトバー下部までの寸法です。
  • ※( )内はサイドホルダーLの寸法です。
  • ※サイドホルダーのサイズはSとLの2種類があり、スクリーンの厚みや製品高さによってどちらかを使用します。

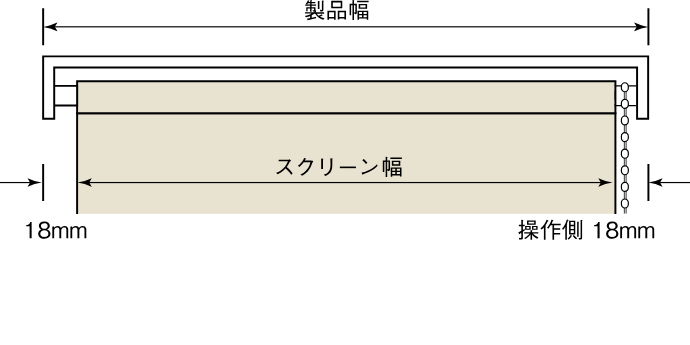

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
310~2,000mm 100~3,000mm 1:3が限度
  • ※スクリーンによって、製作可能寸法が異なります。
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
