ビジックデコラ

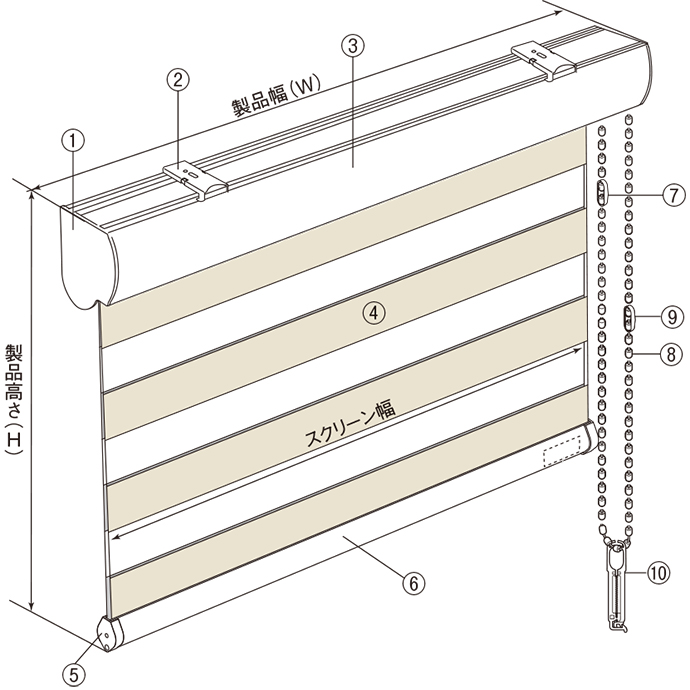

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③ヘッドボックス
  • ④スクリーン
  • ⑤ウエイトバーキャップ
  • ⑥ウエイトバー
  • ⑦チェーンジョイント※ 1
  • ⑧ボールチェーン
  • ⑨下限コネクタ※2
  • ⑩コードクリップ
  • ※ 1 チェーンジョイントは上限リミットの役割も兼ねています。
  • ※ 2 下限コネクタは逆巻きを防止する為の部品です。

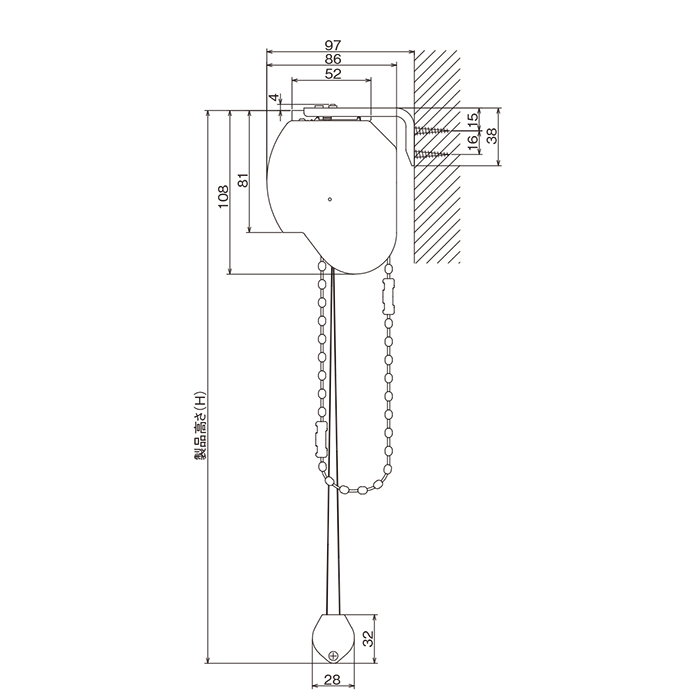

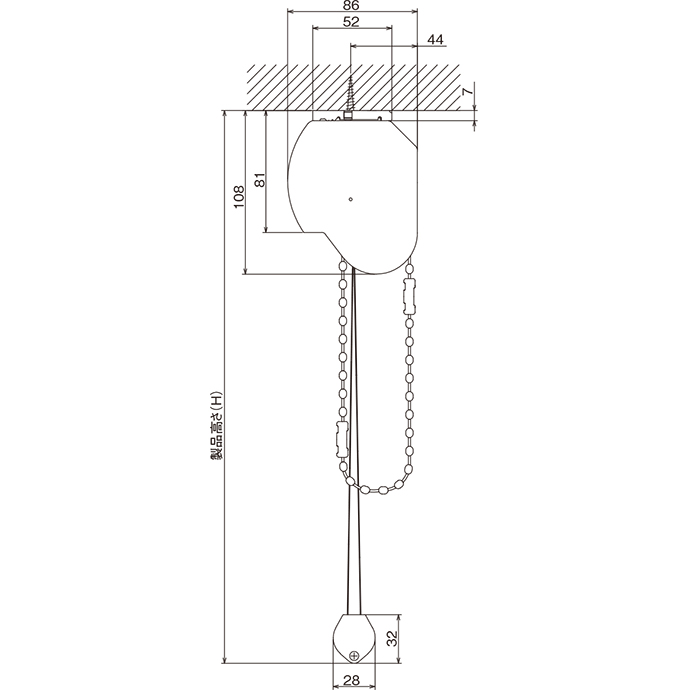

側面図
参考画像
参考画像
  • ※ 製品高さ(H)はブラケット上端からボトムレール下部までの寸法です。

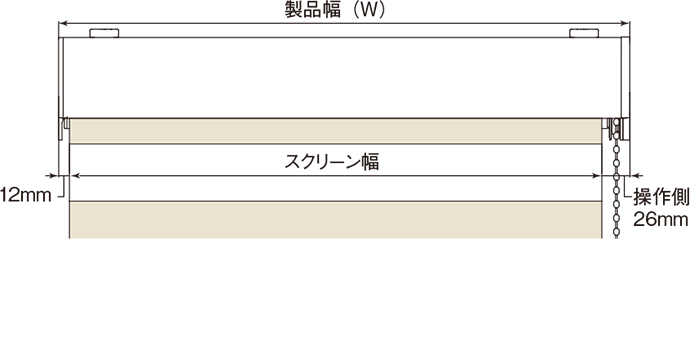

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
300~2,000mm 300~2,400mm 1:8が限度
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
