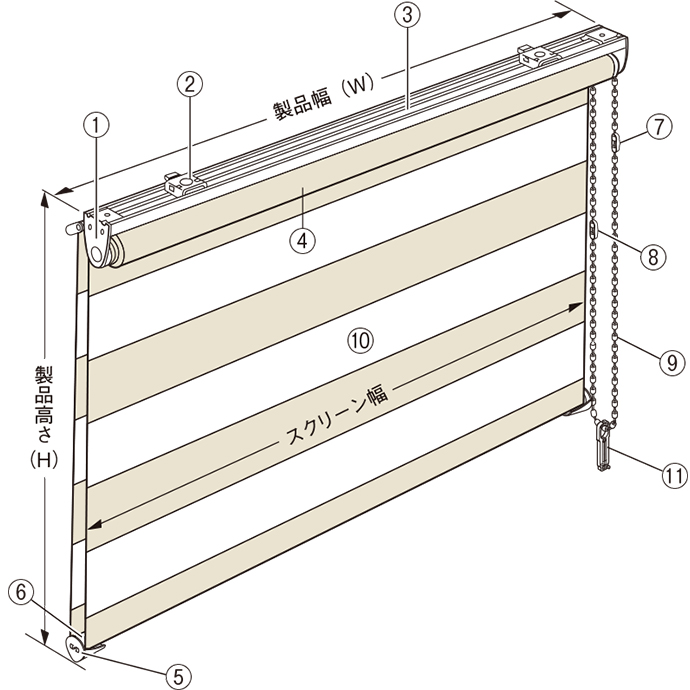

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③セットバー
  • ④ローラーパイプ
  • ⑤ウエイトバーキャップ
  • ⑥ウエイトバー
  • ⑦下限コネクタ※
  • ⑧チェーンジョイント
  • ⑨ポールチェーン
  • ⑩スクリーン
  • ⑪コードクリップ
  • ※部品カラーはホワイトです。
  • ※サイドホルダーセットの大きさは、製品サイズ、スクリーンの仕様によって異なります。
  • ※下限コネクタは逆巻きを防止するための部品です。
側面図

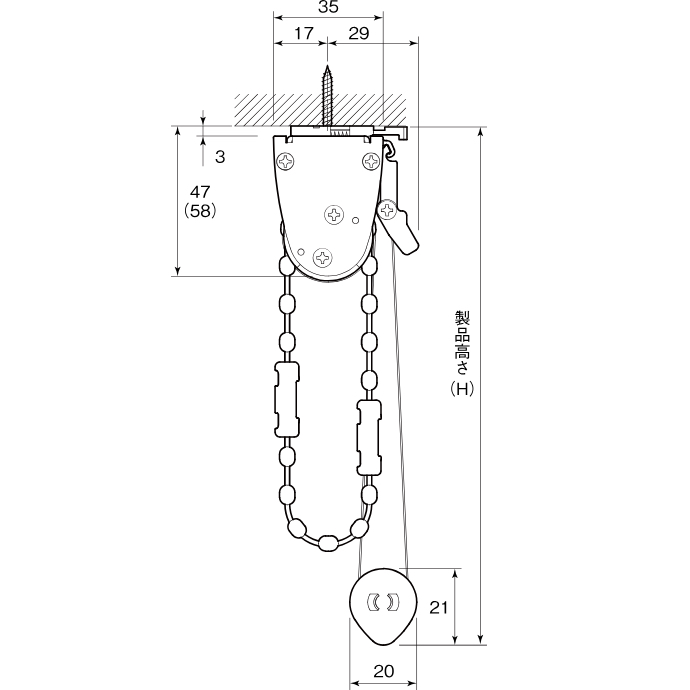

天井付けの場合

参考画像

※ 天井付けの場合、製品高さ(H)はブラケット
上端からボトムレール下部までの寸法です。

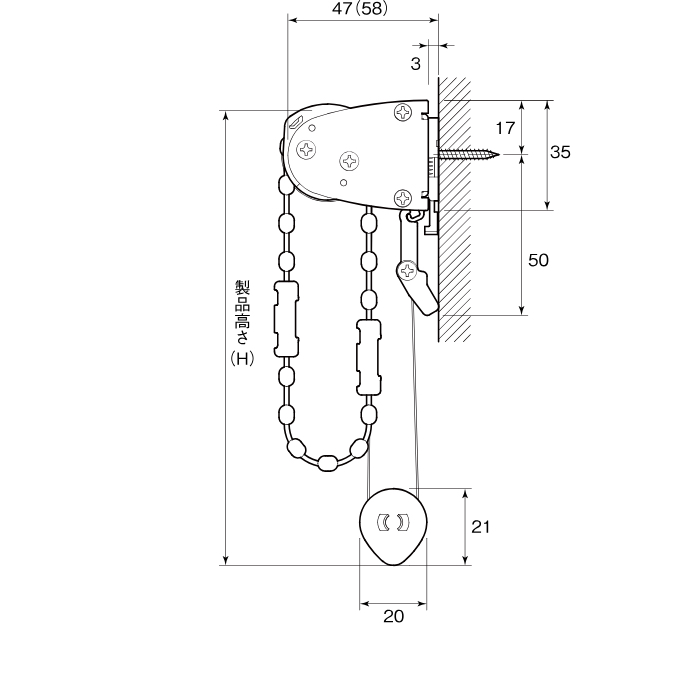

正面付けの場合

参考画像

※ 正面付けの場合、製品高さ(H)はローラーパイプ
上端からボトムレール下部までの寸法です。

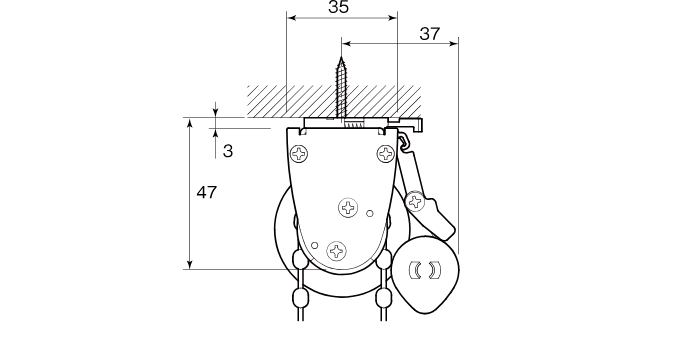

参考画像

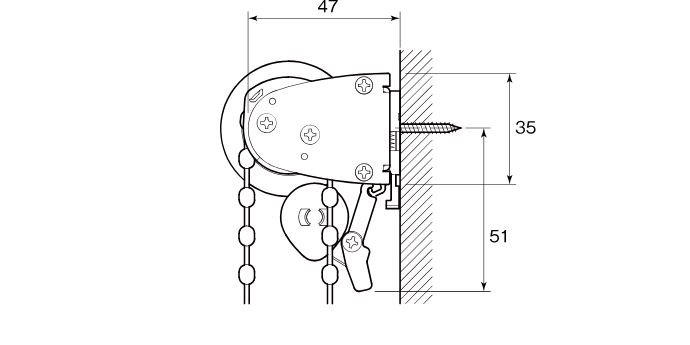

参考画像

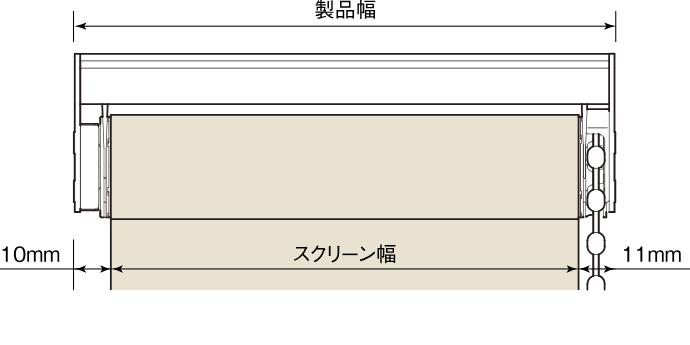

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
100~1,200mm 100~2,400mm 1:10が限度
  • ※サイズは幅5mm単位、高さ10mm単位です。
