ビジックライト

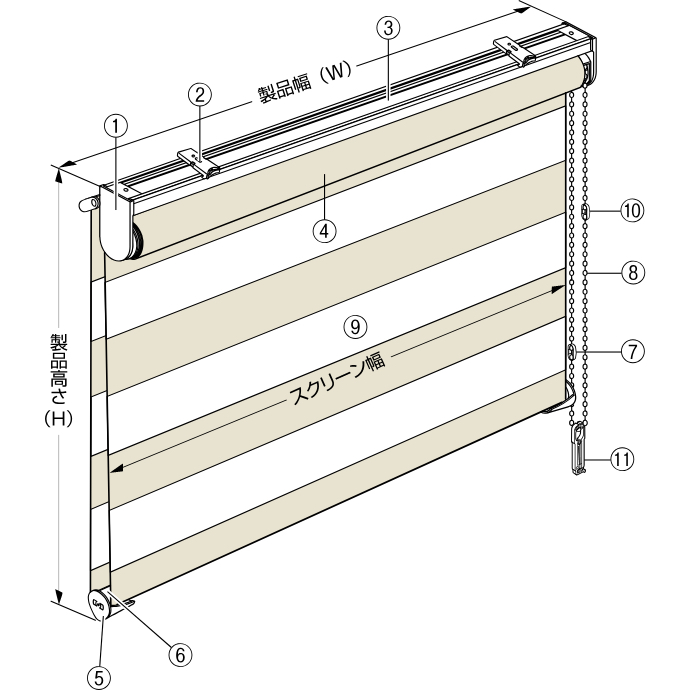

全体図
参考画像

部品名

  • ①サイドホルダーセット
  • ②ブラケット
  • ③セットバー
  • ④ローラーパイプ
  • ⑤ウエイトバーキャップ
  • ⑥ウエイトバー
  • ⑦チェーンジョイント
  • ⑧ボールチェーン
  • ⑨スクリーン
  • ⑩下限コネクタ※
  • ⑪コードクリップ
  • ※下限コネクタは逆巻きを防止するための部品です。
側面図

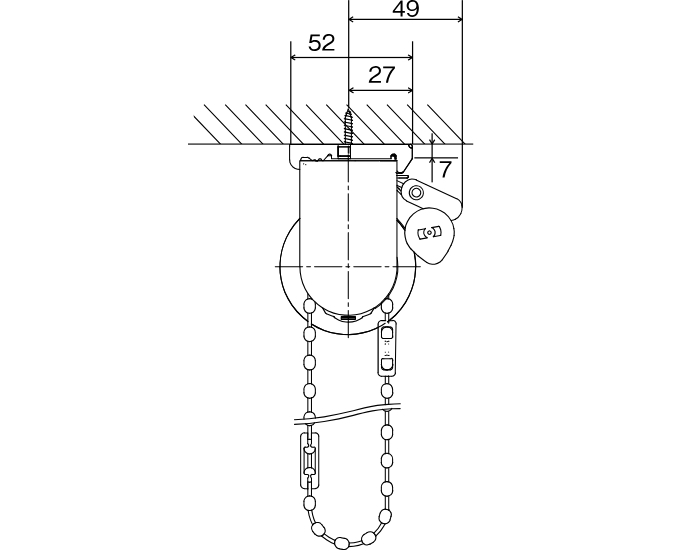

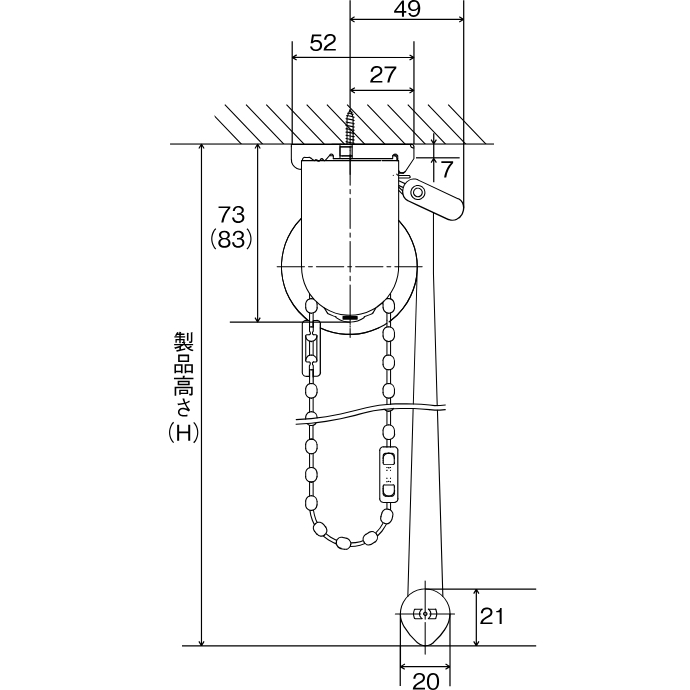

天井付けの場合

参考画像

※ 天井付けの場合、製品高さ(H)はブラケット
上端からボトムレール下部までの寸法です。

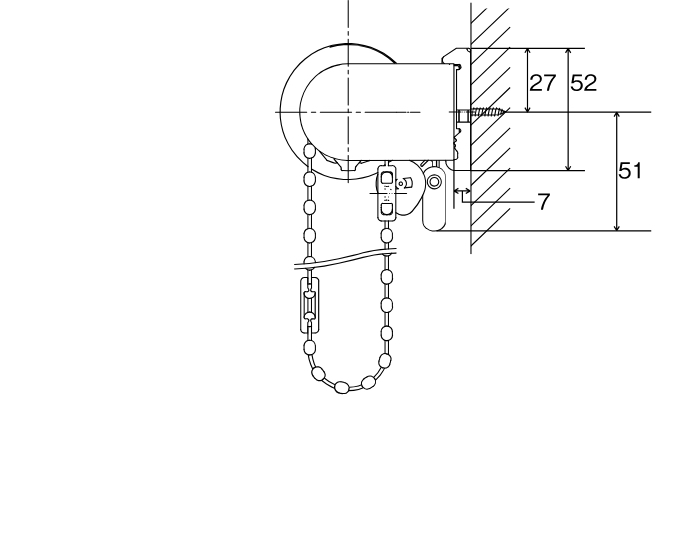

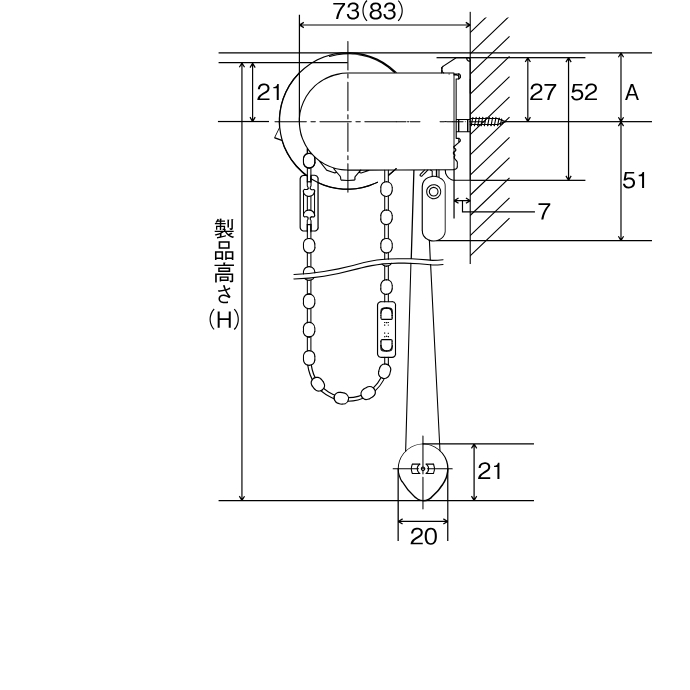

正面付けの場合

参考画像

※ 正面付けの場合、製品高さ(H)はローラーパイプ
上端からボトムレール下部までの寸法です。

参考画像
参考画像
製品高さ A寸法
1,000mm 26
2,000mm 28
2,400mm 30

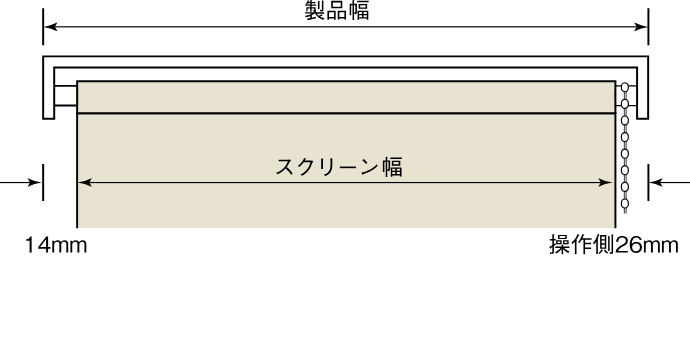

製品幅とスクリーン幅
参考画像
製作可能寸法
製品高さ 幅・高さ比
300~2,000mm 300~2,800mm 1:8が限度
  • ※スクリーンによって製作可能寸法が異なります。
  • ※サイズは幅5mm単位、高さ10mm単位です。

機種の仕様などの詳細はWEBカタログへ
