デュアルスロープ

正面図
参考画像

部品名

  • ① Uターン側サイドカバー
  • ② ロッドサポート
  • ③ S1・S2トップランナー
  • ④ S1・S2ランナー
  • ⑤ チルトロッド
  • ⑥ スぺーサーリンク
  • ⑦ ヘッドレール
  • ⑧ ギアケース
  • ⑨ 操作側サイドカバー
  • ⑩ドライブコード
  • ⑪ コードストッパー
  • ⑫ 操作バトン
  • ⑬ テンションウエイト
  • ⑭ ハンガー
  • ⑮ S1・S2ランナーフック
  • ⑯ ルーバー
  • ⑰ ウエイトカバー
  • ⑱ バランスウエイト
側面図

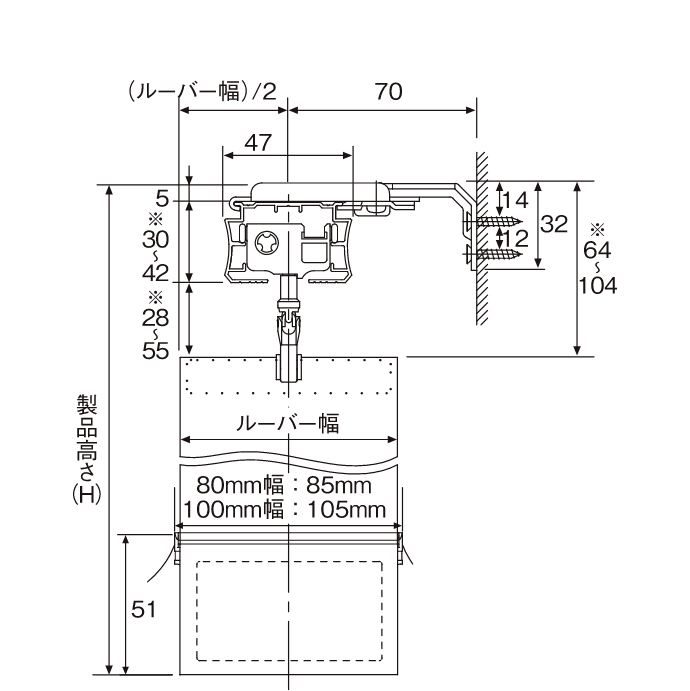

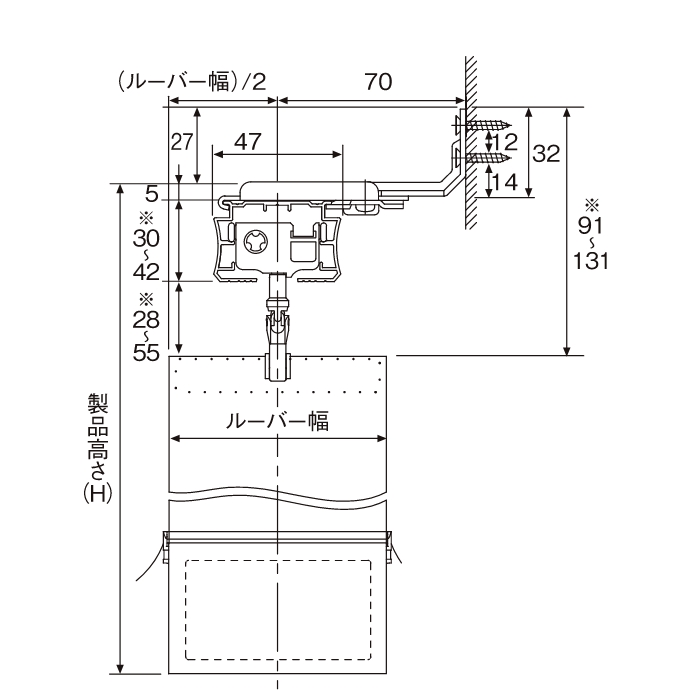

正面付け(正面付ブラケット使用)

※正面付L金具の出長は2段階の調整ができます。

参考画像
参考画像

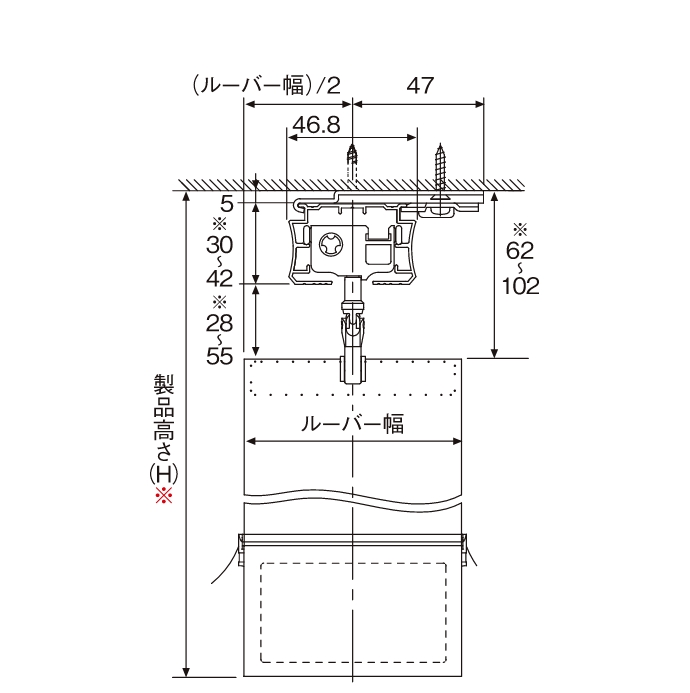

天井付け
(天井付ブラケット使用)

参考画像

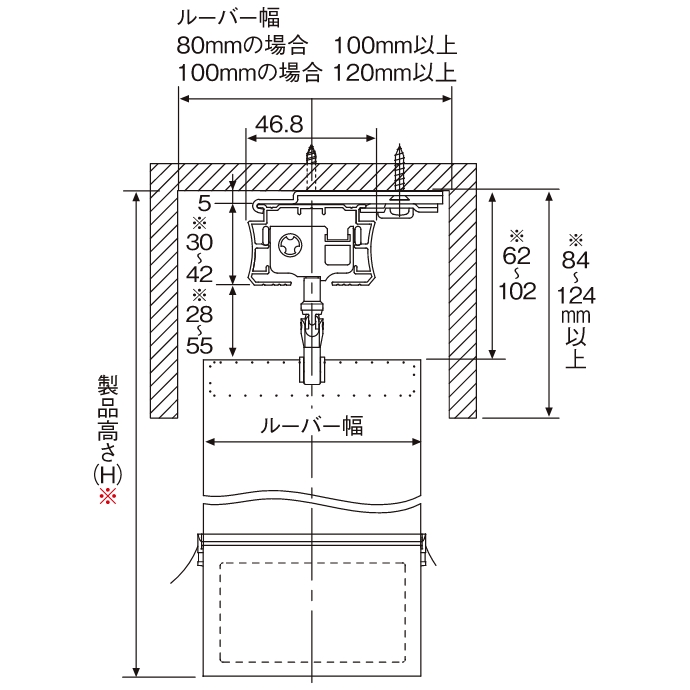

カーテンボックスの内側に
取り付ける場合

参考画像
  • ※製品の高さ(H)はブラケット上面からルーバー下部まで(正面付L金具の厚みは含みません)
  • ※天井直付けの場合、製品高さはブラケット厚みの5mm分短くなります。
製作可能寸法
製品幅(W) 製品高さ(H) 最大面積
300〜4,000mm 500〜6,000mm 平窓換算で12m²
  • ※ルーバーによって、製作可能寸法は異なります。
  • ※幅・高さとも10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ
