グランテ/グランテカーブ

正面図
参考画像

部品名

  • ① サイドカバー
  • ② シャフトサポート
  • ③ トップランナー
  • ④ スペーサーリンク
  • ⑤ ランナー
  • ⑥スパイラルシャフト
  • ⑦ チルトシャフト
  • ⑧ ヘッドレール
  • ⑨ サイドカバー
  • ⑩サイドカバーキャップ
  • ⑪ チルトコード(回転用)
  • ⑫ドライブコード(開閉用)
  • ⑬ハンガー
  • ⑭ランナーフック
  • ⑮ ルーバー
  • ⑯ プラスチックウエイト
  • ⑰ ボトムコード
側面図

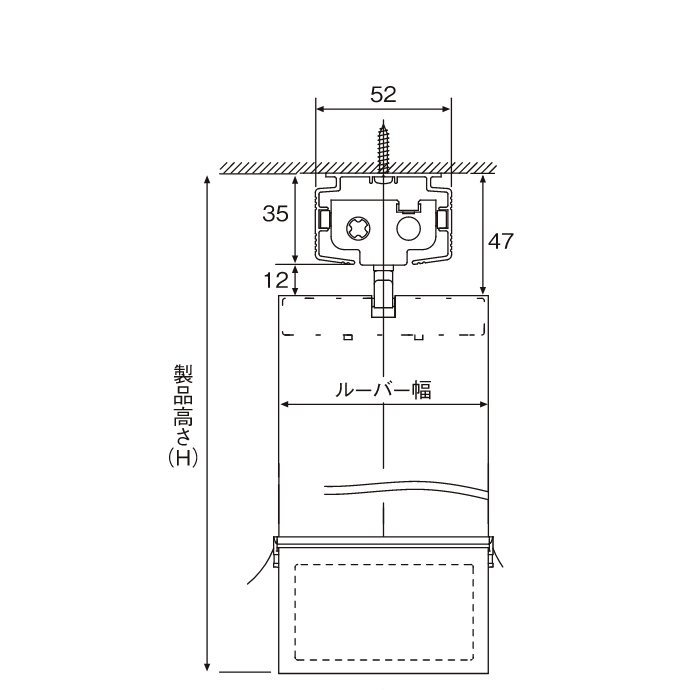

天井付け

参考画像

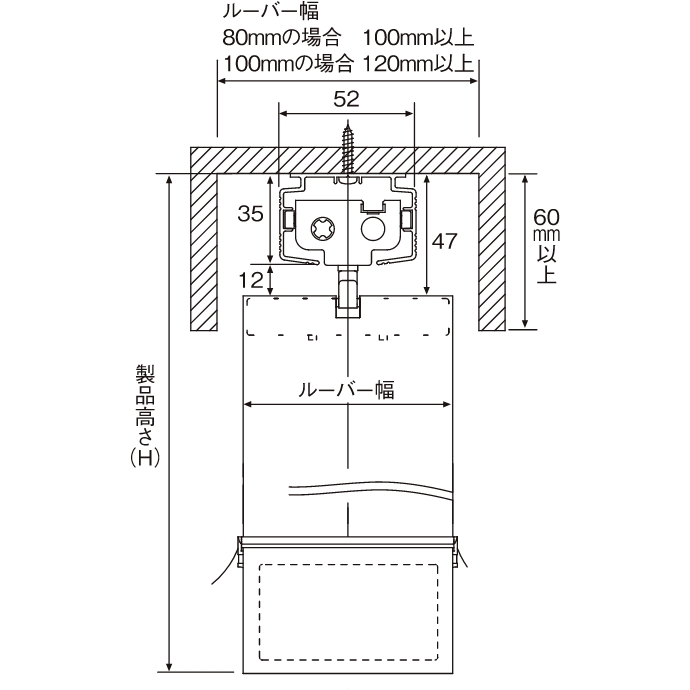

カーテンボックスの内側に
取り付ける場合

参考画像

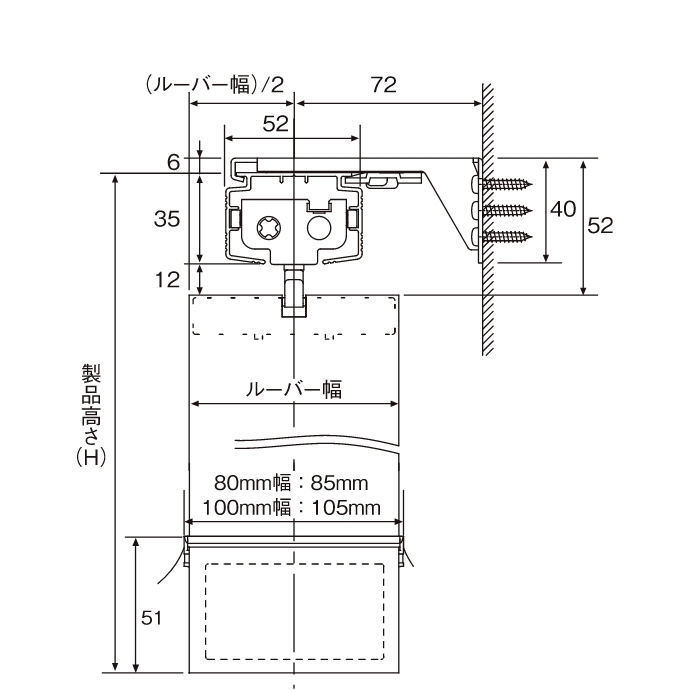

正面付け
(正面付ブラケット使用)
※グランテのみ対応

参考画像

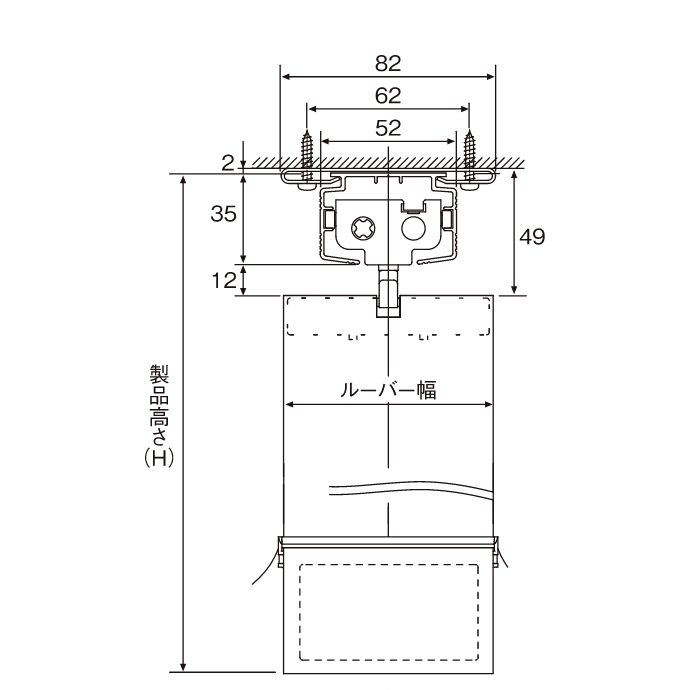

天井付け
(天井付ブラケット使用)

参考画像
  • ※製品高さ(H)は ヘッドレール上面からルーバー下部まで(ブラケットの厚みは含みません)。
製作可能寸法

■グランテ

ルーバー幅80mm ルーバー幅100mm
片開き 両開き 片開き 両開き
製品幅(W) 170~6,000mm 310~6,000mm 210~6,000mm 390~6,000mm
製品高さ(H) 500~6,000mm 500~6,000mm 500~6,000mm 500~6,000mm
最大面積 18m² 23m² 25m² 30m²

■グランテカーブ

ルーバー幅80mm ルーバー幅100mm
片開き 両開き 片開き 両開き
製品幅(W) 500~4,000mm 500~4,500mm 500~4,000mm 500~4,500mm
製品高さ(H) 500~6,000mm 500~6,000mm 500~6,000mm 500~6,000mm
最大面積 8m² 12m² 10m² 15m²
  • ※ルーバーによって、製作可能寸法は異なります。
  • ※幅・高さとも10mm単位でオーダーできます。

機種の仕様などの詳細はWEBカタログへ
