ベネウッド50

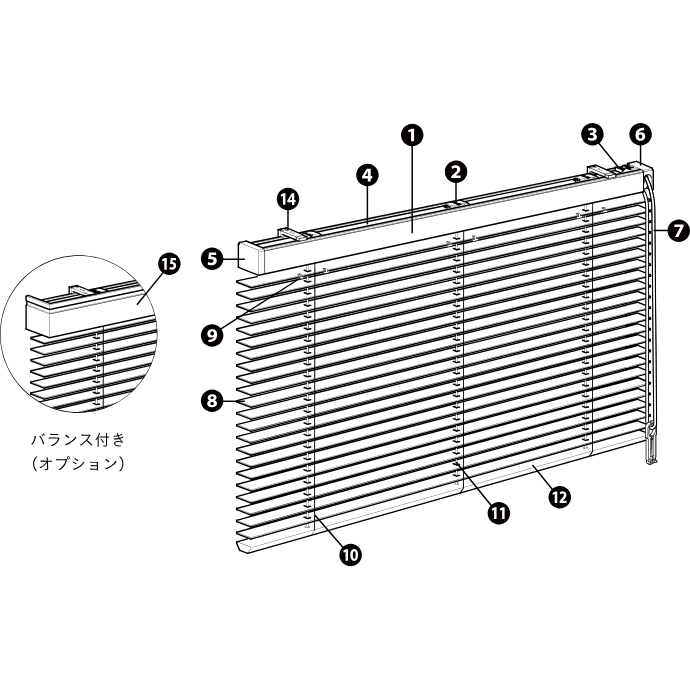

全体図
参考画像

部品名(全体図/側面図)

  • ❶ヘッドボックス
  • ❷ドラム
  • ❸ギヤボックス
  • ❹シャフト
  • ❺ヘッドキャップ
  • ❻プーリーカバー
  • ❼操作コード
  • ❽スラット ※
  • ❾スラットクリップ
  • ❿ラダーコード
  • ⓫昇降テープ
  • ⓬ボトムレール
  • ⓭ボトムカバー
  • ⓮ブラケット
  • ⓯バランス(オプション)
  • ⓰バランスブラケット(オプション)
  • ※ヘッドボックス前面もスラッド貼付仕様です。

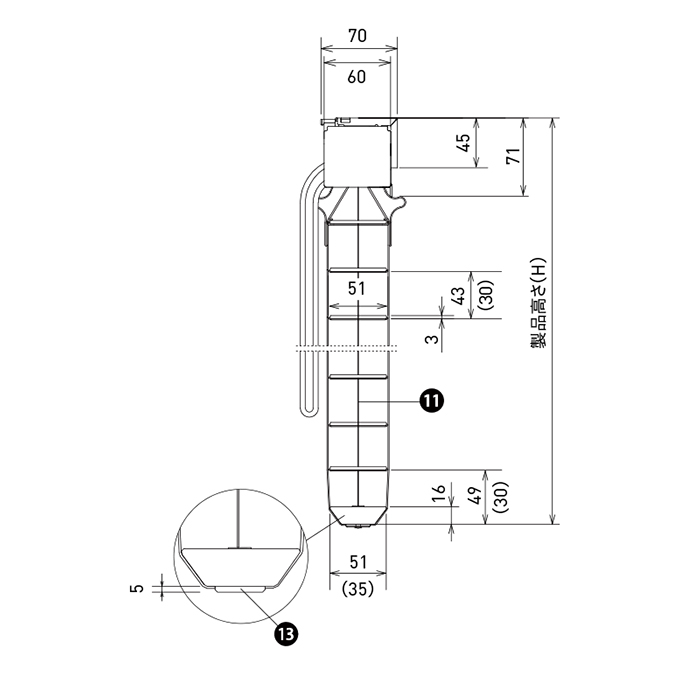

側面図

標準:バランスなし

参考画像

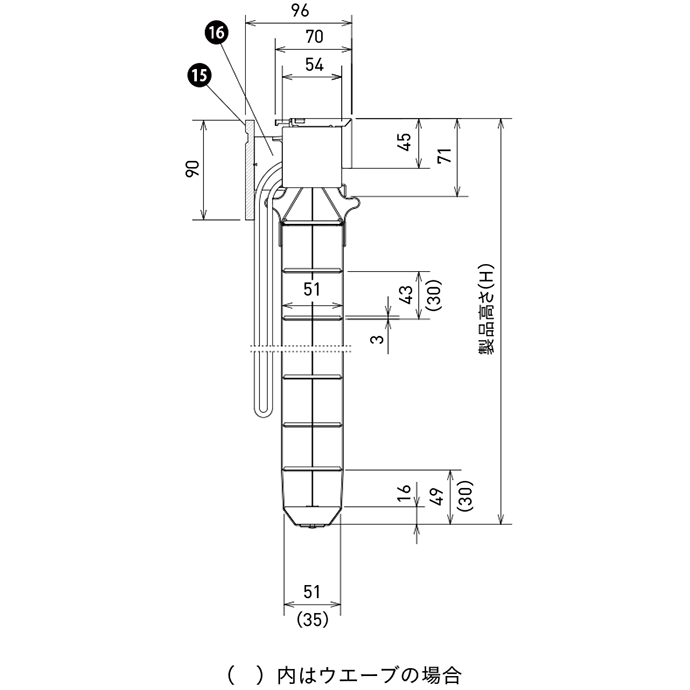

オプション:バランス付き

参考画像
  • ( )内はウエーブの場合
製作可能寸法
シリーズ 製品幅(W) 製品高さ(H) 最大面積
スタンダード/アース/ヴィンテージ/コルト 350~2,400㎜ 500~3,000㎜ 6㎡
350~2,400㎜ 500~3,000㎜ 7.2㎡
防炎/防炎・耐水 350~2,400㎜ 500~3,000㎜ 4㎡
ウエーブ 550~1,940㎜ 500~2,500㎜ 4㎡
  • ※製品幅が500㎜以下の場合、製品高さは2,200㎜までとなります。
  • ※製品幅は5㎜単位でオーダーできます。
  • ※製品高さは10㎜単位でオーダーできますが、各シリーズ価格表後にある「製品仕上がり高さの目安」を参考にしてください。
  • ※製品の特性上、製品の高さ寸法は若干の誤差が生じますのでご了承ください。
