ベネウッド小窓50T

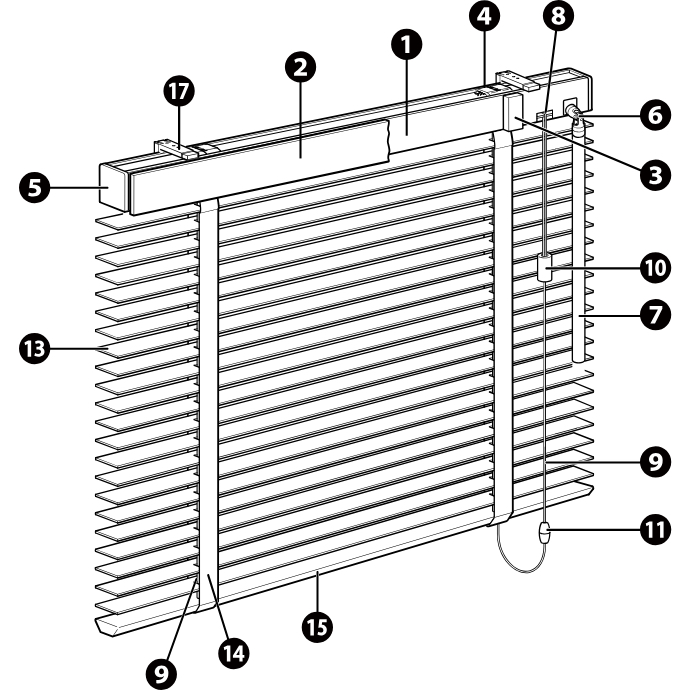

全体図
参考画像

部品名(全体図/側面図)

  • ❶ヘッドボックス
  • ❷バランス
  • ❸バランス固定クッション
  • ❹ドラム
  • ❺ヘッドキャップ
  • ❻ギヤボックス
  • ❼操作棒
  • ❽ストッパー
  • ❾操作コード・昇降コード
  • ❿コードタッセル
  • ⓫セーフティージョイント
  • ⓬樹脂栓
  • ⓭スラット
  • ⓮ラダーテープ
  • ⓯ボトムレール
  • ⓰ボトムカバー
  • ⓱ブラケット

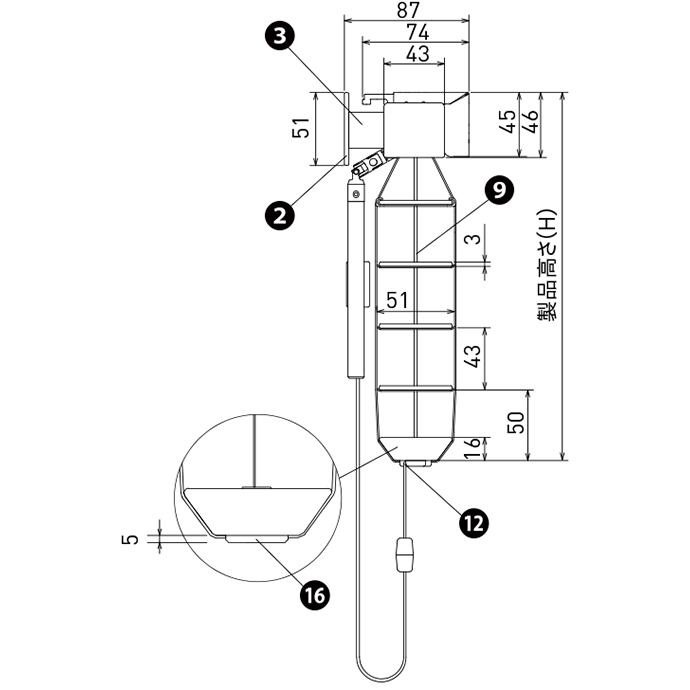

側面図

バランス付き

参考画像

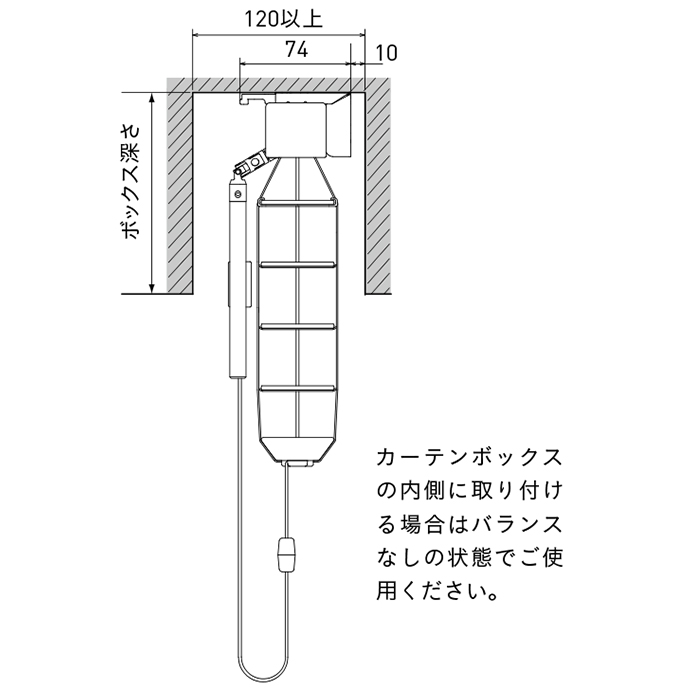

カーテンボックス内 納まり図 (㎜)

参考画像
製作可能寸法
シリーズ 製品幅(W) 製品高さ(H) 最大面積
スタンダード/アース/ヴィンテージ/コルト/桐 300~2,000㎜ 300~2,500㎜ 2㎡
  • ※製品幅が500㎜以下の場合、製品高さは2,200㎜までとなります。
  • ※製品幅は5㎜単位でオーダーできます。
  • ※製品高さは10㎜単位でオーダーできますが、各シリーズ価格表後にある「製品仕上がり高さの目安」を参考にしてください。
  • ※製品の特性上、製品の高さ寸法は若干の誤差が生じますのでご了承ください。

機種の仕様などの詳細はWEBカタログへ

カタログで詳しく見る
